【专利】一种双螺杆真空泵(专利号:201921372469.2)

专利号：201921372469.2
专利状态：有权
专利类型：[实用新型]
专利申请人：扬州日上真空设备有限公司
专利分类号：F04C18/16(20060101)

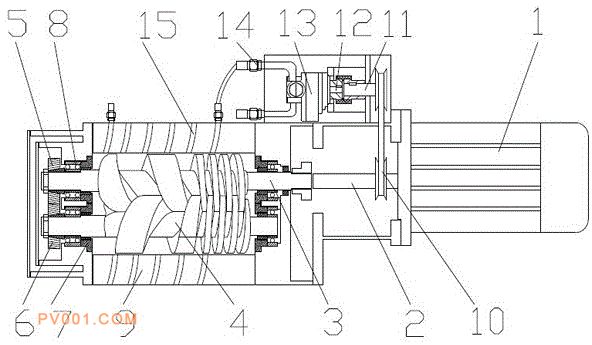

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开一种双螺杆真空泵，包括电动机以及泵体，电动机转轴通过联轴器连接驱动螺杆，所述驱动螺杆下方设置从动螺杆，驱动螺杆与从动螺杆相互配合，驱动螺杆与从动螺杆通过主动齿轮与被动齿轮啮合驱动，所述螺杆与泵体之间设置有密封件，所述泵壳上设置有密封箱，所述密封箱通过螺栓固定在泵壳上，所述密封箱内设置有齿轮泵，所述齿轮泵输出管连接泵壳内的水冷装置，所述水冷装置包括设置在泵壳内的水冷管，所述水冷管在泵壳上设置水冷管进水口以及水冷管出水口，所述齿轮泵通过联轴器连接传动轴，传动轴通过传动装置连接电动机转轴，本实用新型装置具有散热效果好的技术优点。
