【专利】一种提高分馏塔真空度的水环真空泵进水冷却装置(专利号:201921485251.8)

专利号：201921485251.8
专利状态：有权
专利类型：[实用新型]
专利申请人：广西北海和源石化有限公司
专利分类号：F04C19/00(20060101)

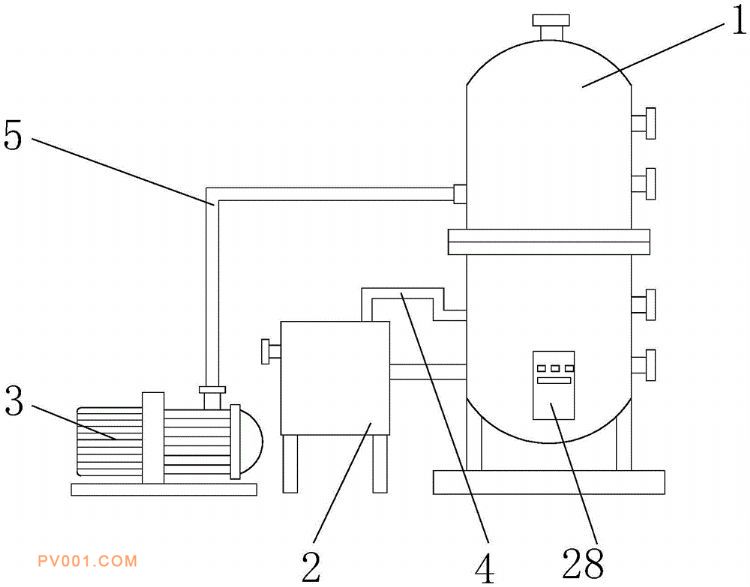

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种提高分馏塔真空度的水环真空泵进水冷却装置，包括分馏塔本体、蒸发箱和水环真空泵，水环真空泵的上端左侧设有吸气口，水环真空泵的上端右侧设有排气口，吸气口上固定连接有第二管道，第二管道的末端与分馏塔本体的内部相连通，水环真空泵的右侧壁上开设有排水口，水环真空泵的下侧壁上开设有进水口，排水口上固定连接有第一水管，第一水管的末端固定连接有降温盒，降温盒的右侧面固定连接有第二水管，第二水管的末端固定连接有冷却机构。本实用新型通过在水环真空泵上设置冷却系统，使得水环真空泵内的水溶液一直处于低温状态，最大限度保证机组安全与高效运行，提高分馏塔内的真空度，提高分馏塔的分离效果和产品质量。
