【专利】一种计量泵保温结构(专利号:201921779189.3)

专利号：201921779189.3
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉华川环境有限公司
专利分类号：F04B53/08(20060101)

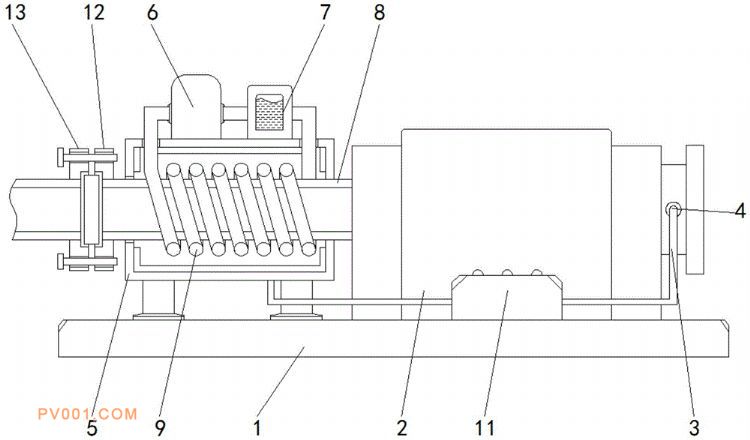

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及计量泵技术领域，且公开了一种计量泵保温结构，包括基座，所述基座的顶部固定安装有计量泵，计量泵的出水端固定连接有出水管，出水管的内侧壁固定连接有贯穿并延伸至出水管外侧的温度传感器，基座的顶部固定连接有位于计量泵左方的保温盒，保温盒的顶部固定安装有循环泵，保温盒的顶部固定安装有位于循环泵右侧且左侧与循环泵的出水端连通的加热盒，计量泵的进水端连通有贯穿并延伸至保温盒左侧的入水管，入水管的外侧固定连接有与循环泵的进水端连通且位于保温盒内部的盘管。该计量泵保温结构，解决了现有的计量泵在输送液体时，无法保持流通液体的温度或者当液体温度低时，不能很好的对液体进行控温的问题。
