【专利】锥形叶轮离心水泵(专利号:201921091475.0)

专利号：201921091475.0
专利状态：有权
专利类型：[实用新型]
专利申请人：葫芦岛泵业制造有限公司
专利分类号：F04D1/00(20060101)

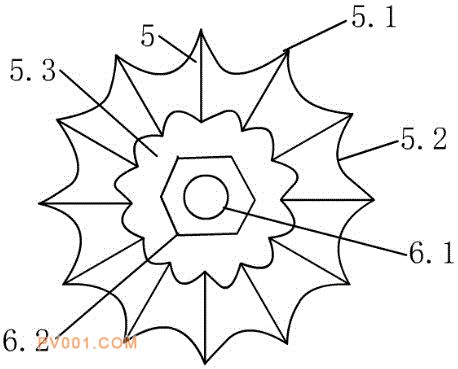

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型提供的是锥形叶轮离心水泵。在泵座上装有泵壳，泵壳为锥形，在泵壳锥形前端安装有吸水管，吸水管与泵壳连接部为吸水管扩张部，在泵壳上部通过出水管扩张部连接有出水管，泵壳后部装有封闭板，封闭板上设有轴孔，在封闭板后部装有电机，电机轴穿过封闭板的轴孔，在电机轴上通过电机轴锁帽安装锥形叶轮，锥形叶轮具有中空腔，锥形叶轮后面设有叶轮板，电机轴和电机轴锁帽安装在叶轮板里侧，锥形叶轮为圆锥形结构，环周设有叶片脊，两叶片脊之间为叶片槽，在锥形叶轮前部的吸水口扩张部内连接有导流柱。由于本实用新型由锥形泵壳内安装锥形叶轮，所以泵水扬程低而流量大。适宜作为水泵使用。
