【专利】一种防震高稳定性隔膜泵(专利号:201921701652.2)

专利号：201921701652.2
专利状态：有权
专利类型：[实用新型]
专利申请人：卡川尔流体科技(上海)有限公司
专利分类号：F04B43/04(20060101)

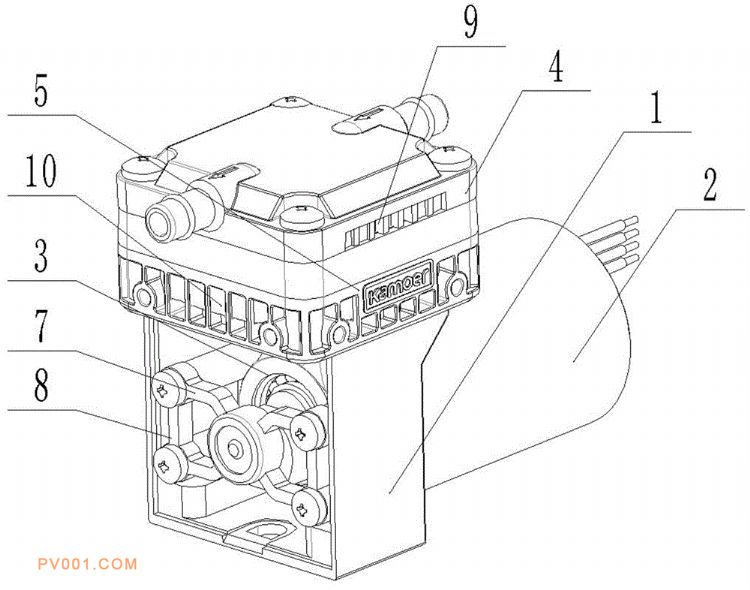

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开一种防震高稳定性隔膜泵，能有效消除泵运转时产生的径向冲击力，减少了异常噪音，延长了泵的使用寿命；采用的技术方案为：泵体设置在机体内，电机横向固定设置在机体上，且电机的动力输出轴伸入到泵体内，泵体套装在电机的动力输出轴上，电机动力输出轴端部的轴承通过轴承支架固定在机体上，轴承支架位于机体内；轴承支架呈X型，中部用于安装轴承，四个伸出爪分别对应固定在机体内横向设置的直杆上，且位于轴承两侧的上下伸出爪之间设置有支撑杆，阀下板固定设置在泵体的上端，泵体的工作端从该通孔伸出到阀下板的上侧，阀上板上设置有两个单向阀，单向阀的一端与工作腔连通，单向阀的另一端分别与进气管道和出气管道连通。
