【专利】一种多功能热泵模块及其组成的空气源热泵系统(专利号:202010234729.0)

专利号：202010234729.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津商业大学
专利分类号：F25B13/00(20060101)

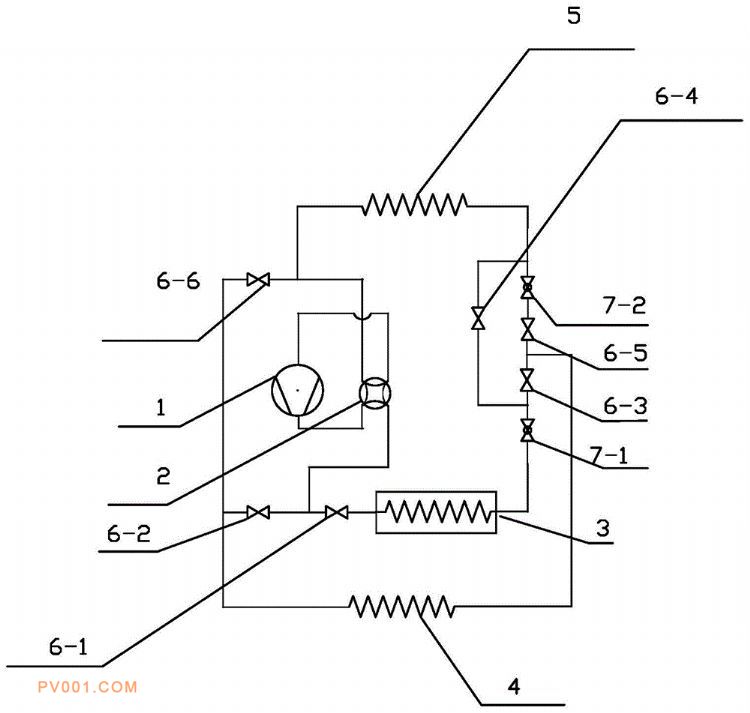

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种多功能热泵模块及其组成的空气源热泵系统，旨在提供一种能够根据使用需要切换为不同工作模式的热泵模块及其组成的热泵系统。该模块包括压缩机、四通换向阀、第一换热器、第二换热器、第三换热器、第一节流阀、第二节流阀及多个两通阀。在冬季运行需要采用复叠式循环系统时，第二换热器均置于第一蓄热器中；一部分多功能热泵模块作为高温级供暖循环，另一部分多功能热泵模块作为低温级供暖循环，作为低温级供暖循环的多功能热泵模块中的第二换热器作为冷凝器向第一蓄热器中放热，作为高温级供暖循环的多功能热泵模块中的第二换热器作为蒸发器从第一蓄热器中吸热，构成复叠式空气源热泵系统。系统初投资低，结构简单，效率高。
