【专利】缓冲防堵塞潜水排污泵(专利号:201920695000.6)

专利号：201920695000.6
专利状态：有权
专利类型：[实用新型]
专利申请人：上海东方泵业(集团)有限公司
专利分类号：F04D7/04(20060101)

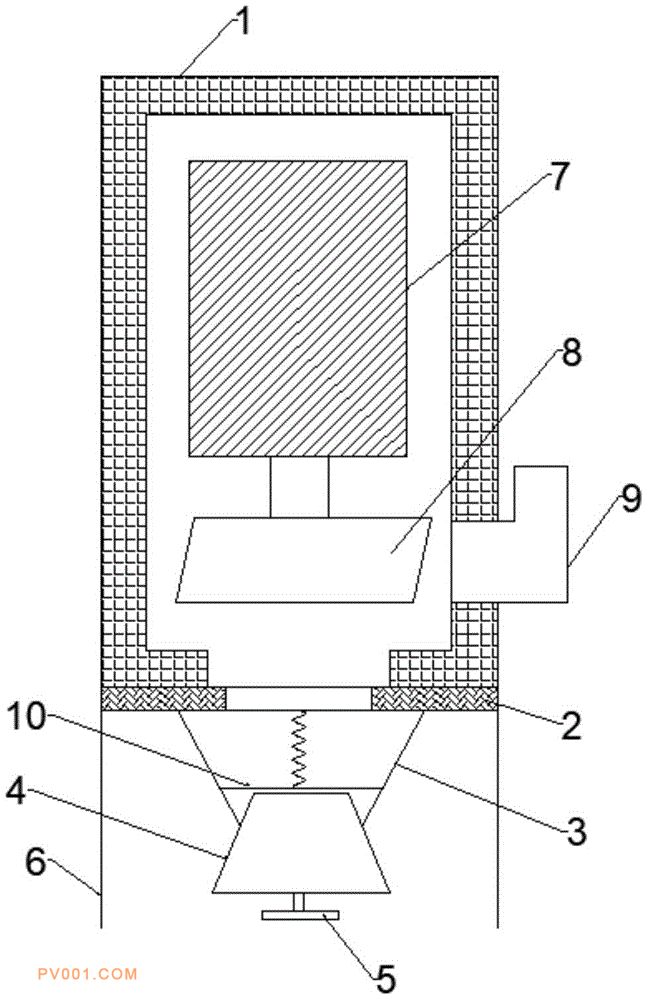

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型提出了一种缓冲防堵塞潜水排污泵，包括泵体，泵体的底部设置一安装板；安装板上开设进水通道；安装板的底部固定并连通一第一保护罩；第一保护罩的底端螺纹连接一第二保护罩；第一保护罩的内部固定一弹簧；弹簧的另一端固定一挡板；所述挡板位于所述第二保护罩的上方；挡板和弹簧位于所述第一保护罩内；第二保护罩由网格组成；第二保护罩伸入第一保护罩并通过弹簧固定在第一保护罩的顶部；第二保护罩的底部固定一扇轮。本实用新型通过在第二保护罩处设置扇轮，构成第一道过滤结构，可将杂质初步过滤；通过第一保护罩、第二保护罩构成第二道过滤结构；通过弹簧和挡板构成第三道缓冲过滤结构，提高了过滤效果。
