【专利】一种自散热式电磁直驱柱塞泵(专利号:202010338070.3)

专利号：202010338070.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：山东理工大学
专利分类号：F04B17/04(20060101)

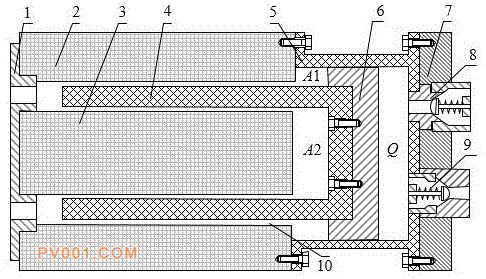

专利摘要：公开（公告）日:2020-06-19摘要:本发明涉及一种自散热式电磁直驱柱塞泵，包括直线电机动子、定子、端盖，液压缸缸体、活塞以及单向阀组件，其特征在于直线电机动子与液压缸活塞集成，两者将液压缸的内腔分为泵液腔Q与泵气腔（A1、A2），泵气腔通过直线电机动子与定子之间的气隙以及直线电机端盖的通气孔与环境相通；直线电机动子直接驱动液压缸活塞往复运动，在单向阀组的配流下泵液腔完成液体的泵吸，同时在泵气腔中泵吸空气对直线电机内部实施强制风冷散热,其中泵气腔A1体积大于泵气腔A2，以强化对直线电机内部的散热，同时直线电机动子与液压缸活塞集成也强化了液体对直线电机的散热作用。本发明解决电磁直驱柱塞泵直线电机发热严重、特别是内部散热困难的问题。
