【专利】跨临界二氧化碳泵供液制冷系统回油装置及其回油方法(专利号:201911356862.7)

专利号：201911356862.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：百尔制冷(无锡)有限公司
专利分类号：F25B9/00(20060101)

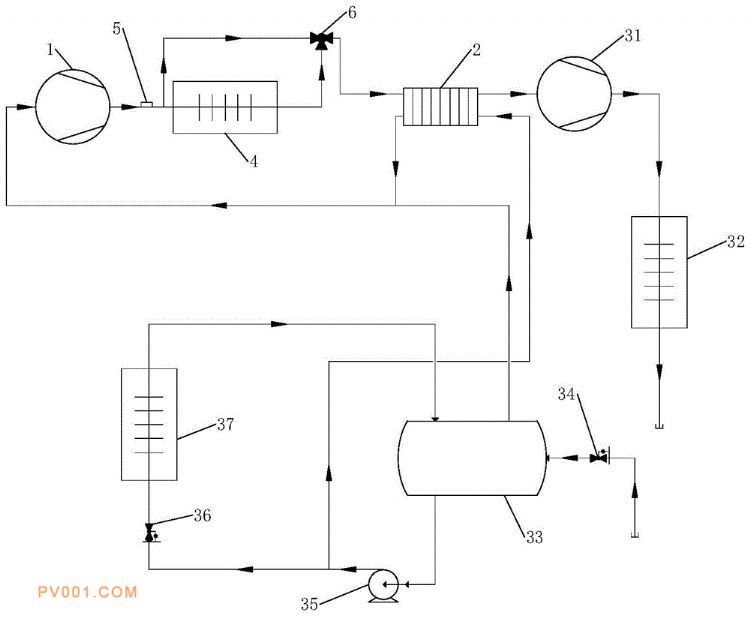

专利摘要：公开（公告）日:2020-06-19摘要:本发明涉及一种二氧化碳制冷系统的回油装置，尤其是跨临界二氧化碳泵供液制冷系统回油装置，包括温度传感器、排气预冷器和电磁三通阀，所述电磁三通阀具有两个进口和一个出口；所述低温压缩机的排气口分别与排气预冷器的进气口和电磁三通阀其中一个进口连接，所述排气预冷器的出气口与电磁三通阀的另一个进口连接；所述电磁三通阀的出口与回油用板式换热器的进气口连接；所述温度传感器安装在低温压缩机的排气口与排气预冷器之间。本发明提供的跨临界二氧化碳泵供液制冷系统回油装置结构简单，使用方便，控制可靠，在不增加额外能耗和不损害回油蒸发器使用寿命的条件下，满足跨临界二氧化碳泵供液制冷系统正常的回油需求。
