【专利】应用新型电源控制电路的电动气泵(专利号:201921739887.0)

专利号：201921739887.0
专利状态：有权
专利类型：[实用新型]
专利申请人：淮安国润电气有限公司
专利分类号：F04D27/00(20060101)

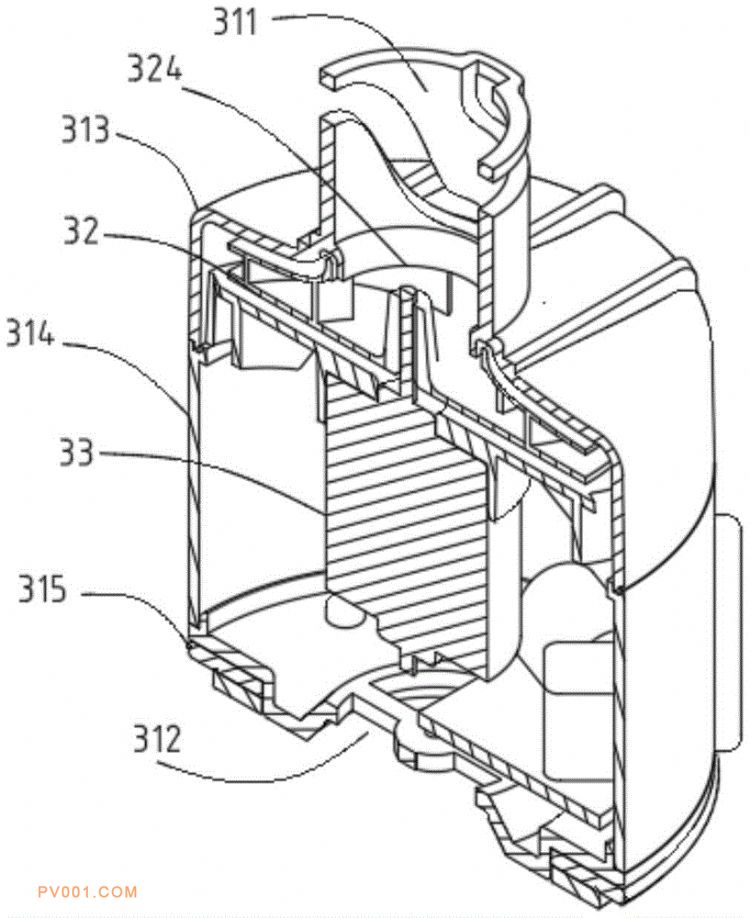

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种应用新型电源控制电路的电动气泵，包括壳体、叶轮结构和电机，壳体设有进风口和出风口；叶轮结构包括集风罩、底板和若干叶片，电机的电源控制电路包括交直流转换电路、DC?DC转换电路、整流滤波输出电路、电压反馈电路、尖峰抑制电路和电压输出接口；外部交流电经交直流转换电路转换为直流电压，之后经DC?DC转换电路调压，经整流滤波输出电路降压和稳压，再经电压输出接口给电机供电；反馈电路检测整流滤波电压输出电路的输出端的电压并传递给DC?DC转换电路进行比较和处理，调整DC?DC转换电路输出的电压值。本实用新型能有效降低系统气泵的待机功耗，提高效率和动态性能，并减小气泵工作时的噪声，提高用户体验感。
