【专利】一种宽环温型CO2空气源热泵系统(专利号:201911405335.0)

专利号：201911405335.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：松下冷机系统(大连)有限公司
专利分类号：F25B9/00(20060101)

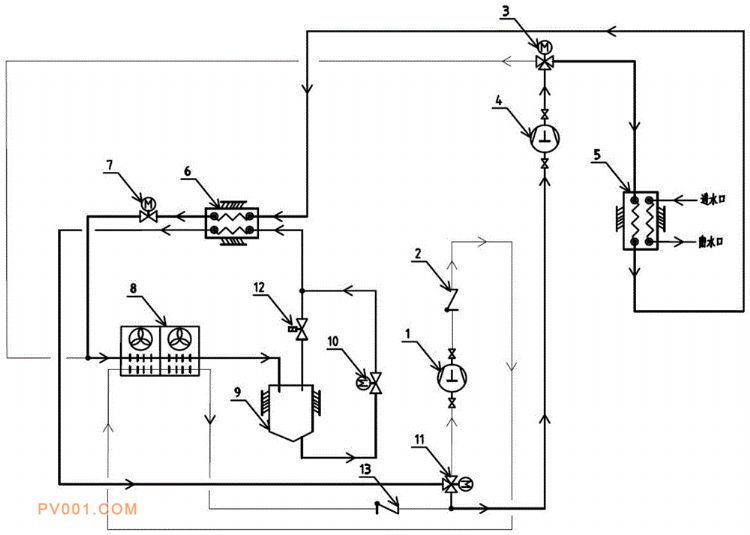

专利摘要：公开（公告）日:2020-06-19摘要:本发明提供一种宽环温型CO2空气源热泵系统，包括：低压段CO2压缩机，高压段排气电子三通阀，高压段CO2压缩机，热回收板式换热器，回热循环板式换热器，高压电子压力调节阀，蒸发器以及去过热器，气液分离器，汽分电子压力调节阀，低压段吸气电子三通阀以及去过热器单向阀；蒸发器以及去过热器一体化设计，给予亚临界压缩机预散热和整个系统的蒸发吸收热量，预散热给予蒸发吸热的热量补偿，实现热源的最大回收利用。室外温度变化过程将通过控制器进行数据采集，控制器程序可通过控制电子三通阀实现制热循环的切换，该切换保证在低环温情况下系统实现两级压缩过程，高环温情况下实现一级压缩过程，可保证系统安全可靠运行，同时保证系统运行的高效率。
