【专利】一种金属泵盖铸件(专利号:201921861593.5)

专利号：201921861593.5
专利状态：有权
专利类型：[实用新型]
专利申请人：舟山市定海宏盛实业有限公司
专利分类号：F04B53/16(20060101)

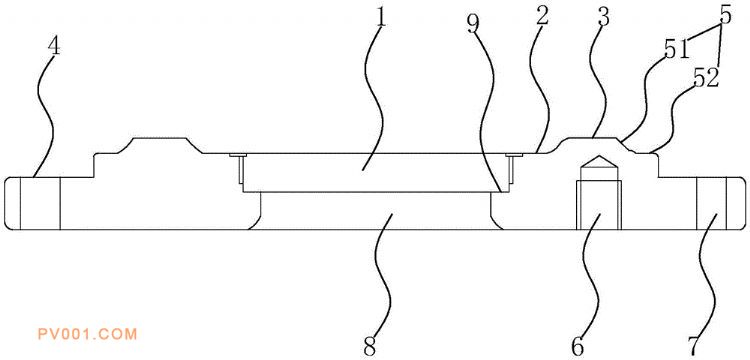

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种金属泵盖铸件，包括由承重铸件板、内侧紧固环、顶端加强环和外侧连接环自内向外组成的泵盖本体，内侧紧固环开设有下承重通道和上承重通道，内侧紧固环开设有限位通道、且在限位通道内相适配设置限位件，内侧紧固环的顶端滑动设置有用于限制承重铸件板脱离上承重通道的紧固件，承重铸件板的内部设置有承重结构，承重结构包括上承重板和下承重板，上承重板和下承重板之间交替设置连接板和支撑板，支撑板的宽度大于连接板的宽度，上承重板和下承重板之间在外侧位置开设有槽口和对应设有连接架，连接架的两端设置有插入槽口通过螺栓等可拆卸连接部件进行固定的插部。
