【专利】一种离心泵综合性能测定实验装置(专利号:201922012741.2)

专利号：201922012741.2
专利状态：有权
专利类型：[实用新型]
专利申请人：河南宁烁仪器设备有限公司
专利分类号：F04D15/00(20060101)

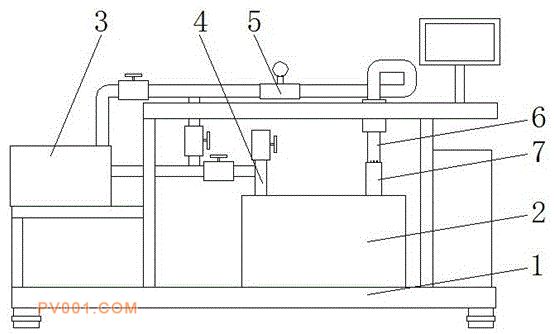

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种离心泵综合性能测定实验装置，涉及化工实验装置技术领域，该离心泵综合性能测定实验装置，包括底座，所述底座上设置有水箱、离心泵本体、出水管、流量计和回水管，所述回水管的表面活动套接有活动管，所述回水管的外壁设置有导向棱，所述回水管和导向棱的表面活动套接有限位环，所述限位环的外壁与活动管的内壁固定连接，所述导向棱和回水管的底部均与止位环的上表面固定连接，所述活动管的表面靠近底部的位置处设置有罩壳。本实用新型通过设置活动管、导向棱、限位环、罩壳和气囊，解决了现有的离心泵综合性能测定实验装置回水管的管口设置在液面以上和液面以下均存在缺陷的问题。
