【专利】一种真空滤油机的防真空泵喷油装置(专利号:201921316878.0)

专利号：201921316878.0
专利状态：有权
专利类型：[实用新型]
专利申请人：陈如华
专利分类号：F04C29/00(20060101)

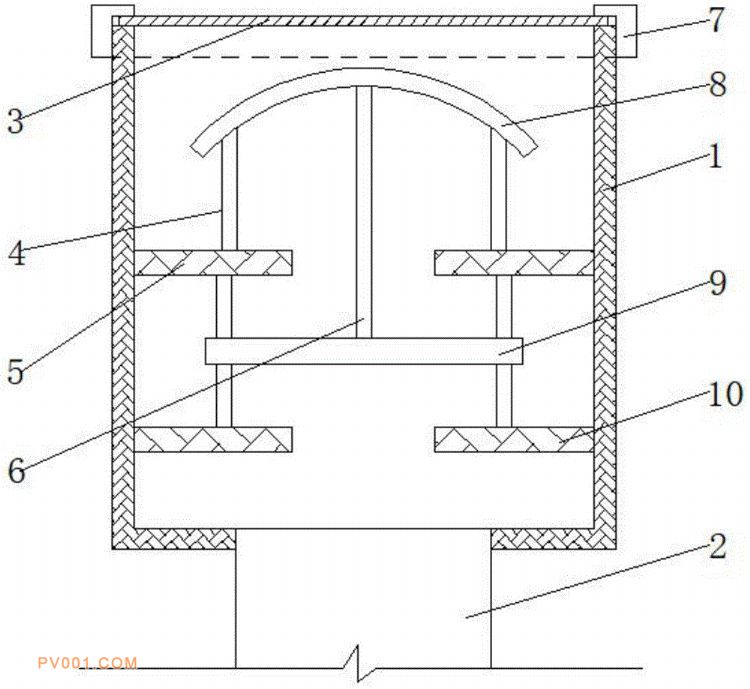

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种真空滤油机的防真空泵喷油装置，包括防喷筒，所述防喷筒的内部设置有上环板、中挡板和下环板，所述上环板环绕连接固定在防喷筒的上端内部外圈，所述下环板环绕连接固定在防喷筒的下端内部外圈，且中挡板位于上环板和下环板之间，中挡板通过支撑杆连接固定在上环板和下环板之间，中挡板位于防喷筒内部的正中间位置，所述上环板的上端通过支撑杆支撑固定有球形罩。本实用新型通过设置有上环板、中挡板和下环板三个阻挡喷油的板状结构，并在三者的最上端还固定有球形罩，在真空泵因特殊情况产生喷油的情况时，喷出的油压会在下环板、中挡板和上环板的共同作用下被减弱，并最终由球形罩阻挡，防喷油的效果较好。
