【专利】一种真空泵补水装置(专利号:201921272037.4)

专利号：201921272037.4
专利状态：有权
专利类型：[实用新型]
专利申请人：吉林省博大制药股份有限公司
专利分类号：F04B23/02(20060101)

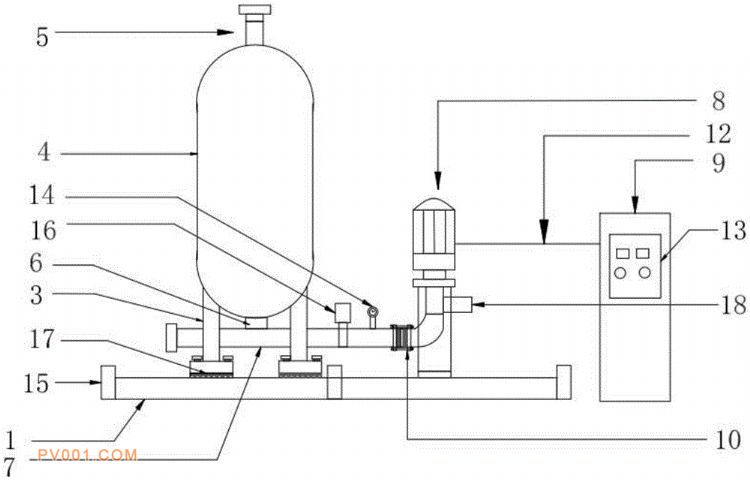

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种真空泵补水装置，包含主板结构，存储箱和泵体结构，所述主板结构包含主板和胶体层，所述胶体层位于所述主板的上表面，所述主板通过膨胀螺栓与水平地面连接；所述存储箱包含支撑柱和容器体，所述支撑柱位于所述容器体的下部，所述容器体上设有排气阀和出料通道，所述泵体结构包含主管路，水泵和控制箱，所述主管路一端连接所述水泵，另一端连接所述出料通道，所述水泵与所述主管路之间设有弹性垫片和过滤网，所述水泵与所述主管路通过法兰连接，所述水泵通过电性导线与所述控制箱连接，且所述控制箱设有可编程控制器，所述可编程控制器控制水泵的启动和停止。同现有技术相比，具有设计合理，结构稳定，方便过滤，安全可靠。
