【专利】屏蔽循环泵(专利号:201921753019.8)

专利号：201921753019.8
专利状态：有权
专利类型：[实用新型]
专利申请人：台州韩进泵业有限公司
专利分类号：F04D13/06(20060101)

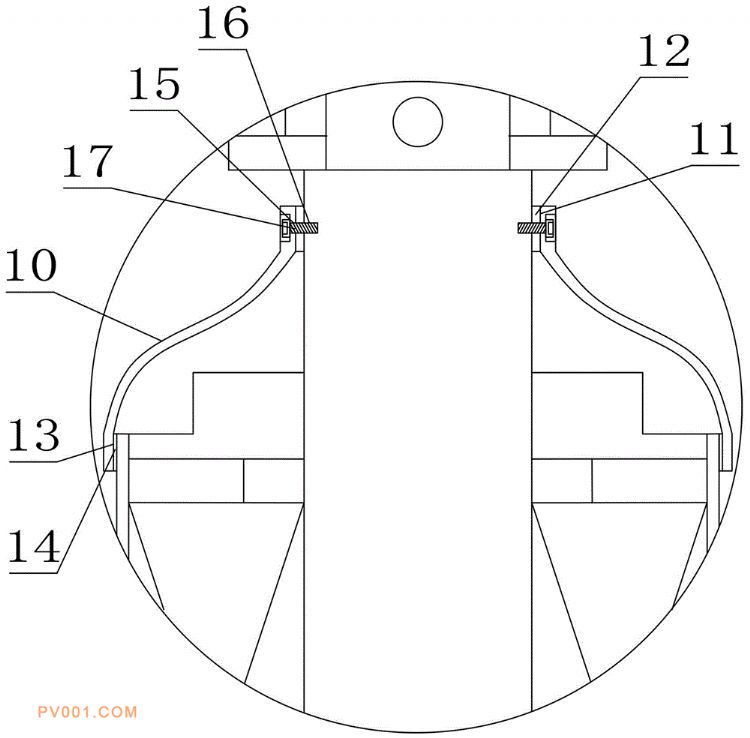

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型属于屏蔽泵技术领域，尤其是涉及一种屏蔽循环泵，包括有泵体、电机，电机包括电机壳，电机壳内设有主轴、转子、定子、转子屏蔽套和定子屏蔽套，还包括有连接泵体和电机顶部的引液管。主轴上套设有导流罩，导流罩处于转子屏蔽套顶部，导流罩为从上至下直径逐渐增大的罩体结构；导流罩顶部开口直径较小，导流罩顶部开口内径略大于主轴直径，顶部开口和主轴连接处设有第一密封圈，顶部开口和主轴固定连接。导流罩底部开口直径较大，导流罩底部开口套设在转子屏蔽套顶部外侧且其内径略大于转子屏蔽套顶部外径，底部开口和转子屏蔽套顶部连接处设有第二密封圈。本实用新型使屏蔽套具有良好抗冲击能力和密封效果，提高了泵体的工作性能。
