【专利】一种半开式高温热泵系统及其工作方法(专利号:202010185600.5)

专利号：202010185600.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏科技大学
专利分类号：F24H4/04(20060101)

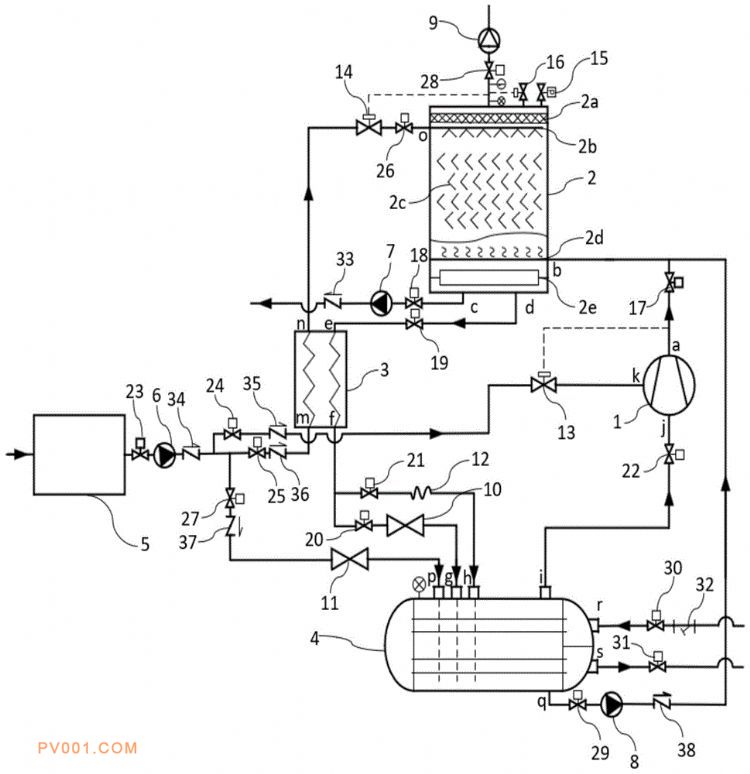

专利摘要：公开（公告）日:2020-06-19摘要:本发明提供一种半开式高温热泵系统，系统包括压缩机、接触式冷凝器、换热器、蒸发器、净水器、冷水泵、热水泵、循环水泵和真空泵。压缩机排气口连接接触式冷凝器，接触式冷凝器通过换热器连接蒸发器，蒸发器通过上方排气口连接压缩机吸气口，净水器出口通过冷水泵分别接入压缩机、接触式冷凝器、蒸发器，蒸发器下方出口通过循环水泵连接接触式冷凝器，接触式冷凝器上方连接真空泵，下方连接热水泵。系统采用水为循环工质，采用高传热效率的接触式冷凝器，具有环保高效的特点，且能回收50℃以上的低温余热，提供90℃以上的高温热水。相比现有技术，本发明有效降低传热热阻，提高传热效率，高效回收低温余热，并提高热源品质，实现再次利用。
