【专利】一种混凝土泵送设备的可调式终端(专利号:202010108878.2)

专利号：202010108878.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国能源建设集团西北电力建设工程有限公司
专利分类号：E04G21/04(20060101)

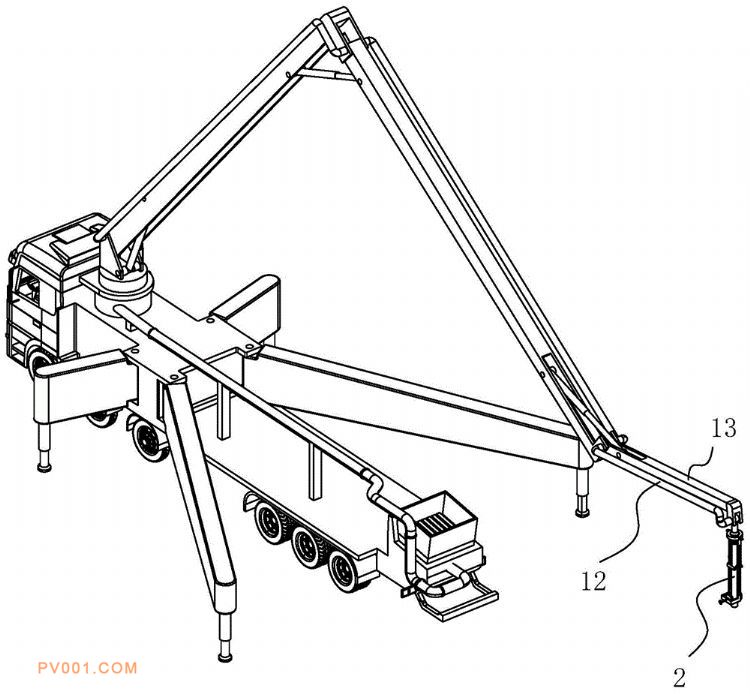

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种混凝土泵送设备的可调式终端，涉及混凝土输送设备技术领域，旨在解决输送管末端位置调节不便的技术问题，其技术方案要点是输送管的末端连接有调节软管，输送管底部外侧固定套设有调节座，调节座为环状，调节座的外侧壁为球面，调节座外侧壁可转动的套设有调节环，调节环内侧壁为与调节座外侧壁相适配的球面，调节环沿其径向贯穿设有滑孔，滑孔内滑动连接有滑杆，调节座外侧壁沿其径向设有若干可供滑杆端部适配插设的锁止孔，调节环固定连接有若干支杆，若干支杆背向调节环的端部均与调节软管背向输送管的端部相连。通过人工即可快速并且精准的实现调节，具有可配合人工对混凝土下料位置进行调节，效率较高且能耗较低的优势。
