【专利】冷热水循环管道泵(专利号:201921583885.7)

专利号：201921583885.7
专利状态：有权
专利类型：[实用新型]
专利申请人：台州韩进泵业有限公司
专利分类号：F04D13/06(20060101)

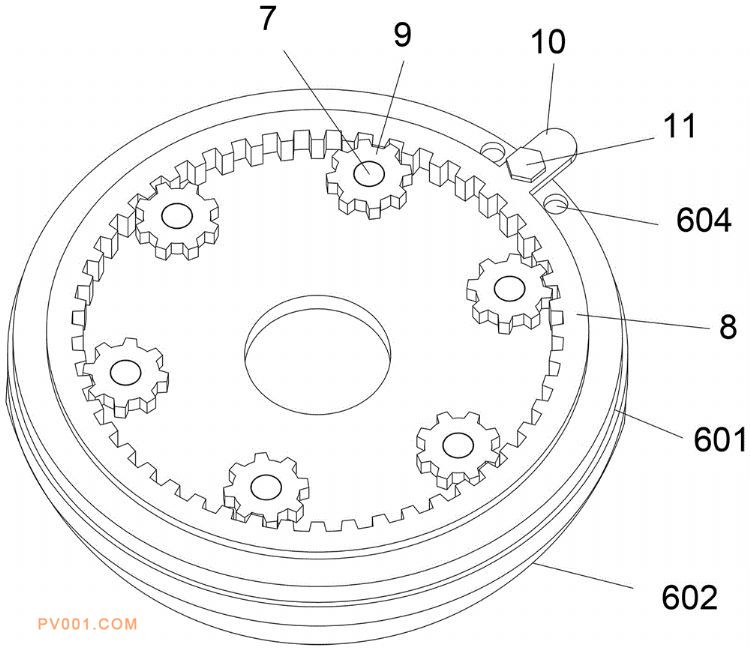

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种冷热水循环管道泵，包括泵壳、泵盖、联接架、电机、进水口、出水口，泵盖与泵壳之间形成叶轮室，电机输出端伸入到叶轮室内并套装有叶轮，叶轮包括叶轮盘、叶轮盖、多个叶片。所述叶片内设有一个转柱，所述转柱两端分别与叶轮盖、叶轮盘转动连接；所述叶轮盘远离叶轮盖的端面上可转动安装有齿圈；所述转柱的一端自叶轮盘穿出并套装有齿轮，每个转柱上的齿轮均与齿圈啮合连接，齿圈上向外延伸有一掰转把手，掰转把手上设有一限位通孔，叶轮盘上设有多个限位盲孔，还包括有螺钉，螺钉贯穿限位通孔并螺合在其中一个限位盲孔内。本结构具有叶片角度可调、流量适用范围广、效率高等优点。
