【专利】一种潜水泵外壳的拉带结构(专利号:201921495595.7)

专利号：201921495595.7
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳深井潜水泵有限公司
专利分类号：F04D29/40(20060101)

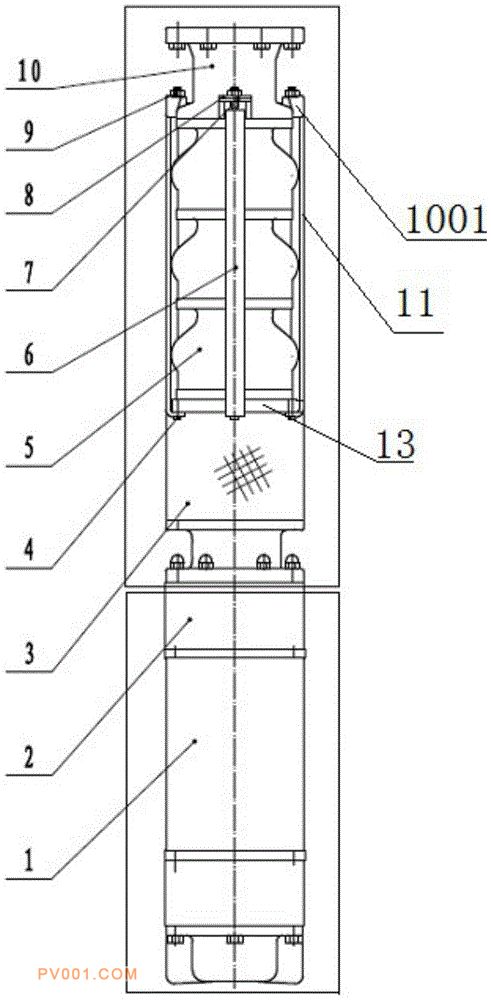

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开一种潜水泵外壳的拉带结构，包括潜水电机，潜水电机的上方设有设有潜水电机上导轴承，所述潜水电机上导轴承与潜水泵进水壳通过螺纹连接的方式固定在一起，所述潜水泵进水壳上设有潜水泵导流壳组件，所述潜水泵导流壳组件通过拉带组件固定在一起，导流壳的上方设有出水壳，所述拉带组件包括拉杆，所述拉杆的一端为弯头，拉杆的弯头一端插接在潜水泵进水壳的定位环的下侧，所述定位环设置在潜水泵导流壳组件的下方，本实用新型的优点是：各导流壳之间不需要拧螺母，只需要将联接带上的螺母拆下就可以实现水泵的拆解。在装配时通过调整联接带螺母，可以很好的保证潜水电泵的同心度，噪音小。
