【专利】一种具有压力安全保护的可变排量机油泵控制系统(专利号:202010334089.0)

专利号：202010334089.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖南机油泵股份有限公司
专利分类号：F01M1/16(20060101)

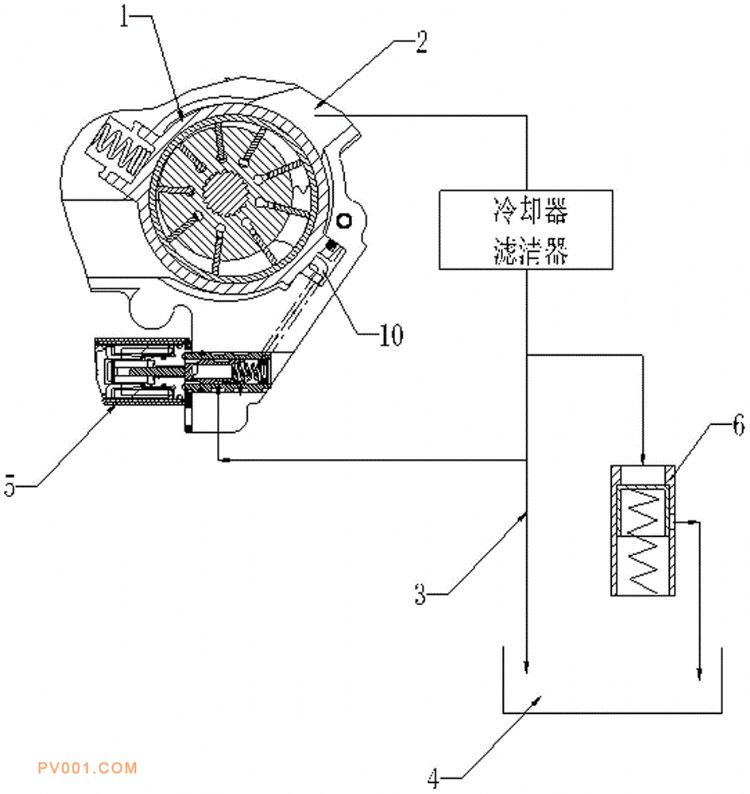

专利摘要：公开（公告）日:2020-06-19摘要:本发明提供了一种具有压力安全保护的可变排量机油泵控制系统，包括变排量泵、泵出口、主油道、油底壳，变排量泵包括泵体、反馈油腔、比例电磁阀、机械调节阀，比例电磁阀设有安全保护弹簧、P口和A口，从主油道上分出两条支路，其中一条支路连接到比例电磁阀的P口，另外一条支路连接到机械调节阀，比例电磁阀的A口与变排量泵的变量反馈腔连通，机械调节阀的出油口连通到油底壳，机械调节阀的开启压力等于或低于比例电磁阀的安全压力。采用上述技术方案，当占空比为0时，随着转速升高，主油道的压力接近比例电磁阀的安全压力，此时，机械调节阀打开，通过机械调节阀泄压，从而使压力稳定在安全压力以下，实现对比例电磁阀的安全保护。
