【专利】背压瓣阀设备及其用途(专利号:201711349554.2；108331946B)

专利号：201711349554.2;108331946B
专利状态：有权
专利类型：[发明授权]
专利申请人：尼的曼控股公司
专利分类号：F16K15/03(20060101)

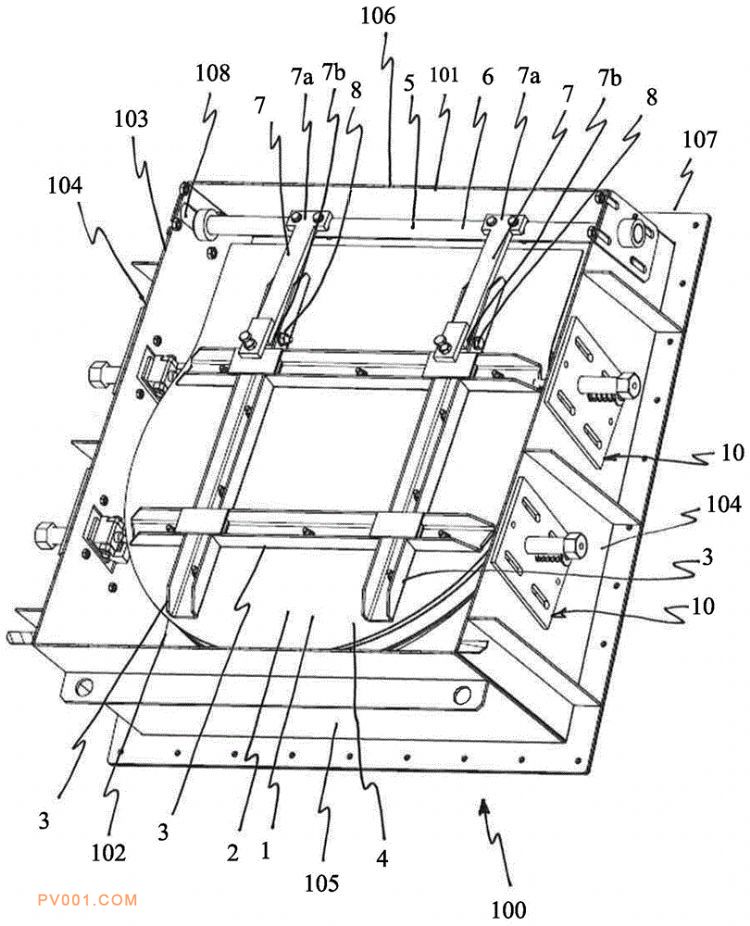

专利摘要：公开（公告）日:2020-05-26摘要:披露了一种背压瓣阀设备。该设备包括壳体，其具有入口开口、出口开口、及至少一个侧壁，该入口开口和出口开口适配成将该壳体连接至管道，该至少一个侧壁沿着穿过该壳体的流动方向从入口开口延伸至出口开口。阀瓣绕轴枢转地铰接，由此在打开位置与关闭位置之间可移动，所述轴横向于流动方向延伸。至少一个锁定装置被固定安装至侧壁且包括锁定销和止挡构件。该锁定销在缩回位置与锁定位置之间可移动且朝向锁定位置偏置。在背压情况下通过该阀瓣作用在止挡构件上，止挡构件可从止挡位置移动至释放位置，在止挡位置中止挡构件被适配成使锁定销保持处于其缩回位置。由此允许锁定销移动至锁定位置中，在锁定位置中，锁定销使阀瓣维持处于关闭位置。
