【专利】一种水流激励式带桨球阀(专利号:201910523424.9；110259772B)

专利号：201910523424.9;110259772B
专利状态：有权
专利类型：[发明授权]
专利申请人：杭州凯维阀门集团有限公司
专利分类号：F15D1/00(20060101)

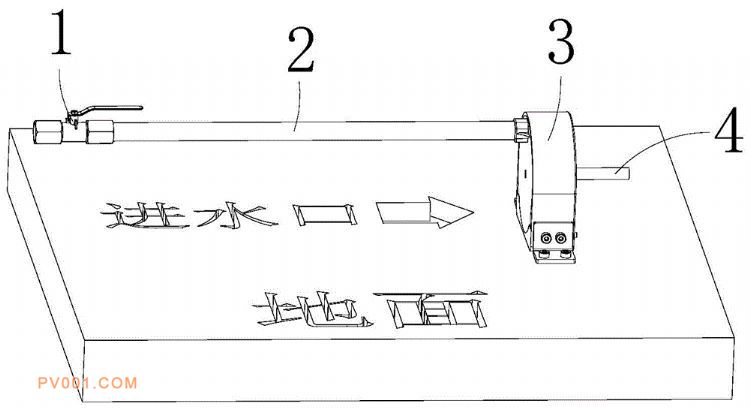

专利摘要：公开（公告）日:2020-05-26摘要:本发明公布了一种水流激励式带桨球阀，其包括，控制阀、进水管、阀体、出水管，所述的控制阀安装于进水管上，所述的阀体安装于进水管与出水管之间，控制阀用于控制进水管内水的流量，所述的阀体包括安装壳体、进水盘、安装盘，所述的安装壳体为两端开口的筒体结构，所述的进水盘与安装壳体的一端开口相匹配、安装盘与安装壳体的另一端开口相匹配，所述的安装壳体内还设置有水流激励机构，所述的进水盘上设置有进水孔、进水通道，进水通道靠近进水盘的边沿，所述的进水通道呈弯曲状，进水通道的一端与进水孔接通、另一端与安装壳体的腔室相连通，所述的安装盘的中心处同轴套接有转轴，所述的转轴的一端与进水盘的中心处活动连接、另一端连接有导水管。
