【专利】一种用于爆炸性粉尘环境的隔爆阀(专利号:201921640479.X)

专利号：201921640479.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏复森特种阀门有限公司
专利分类号：F16K17/36(20060101)

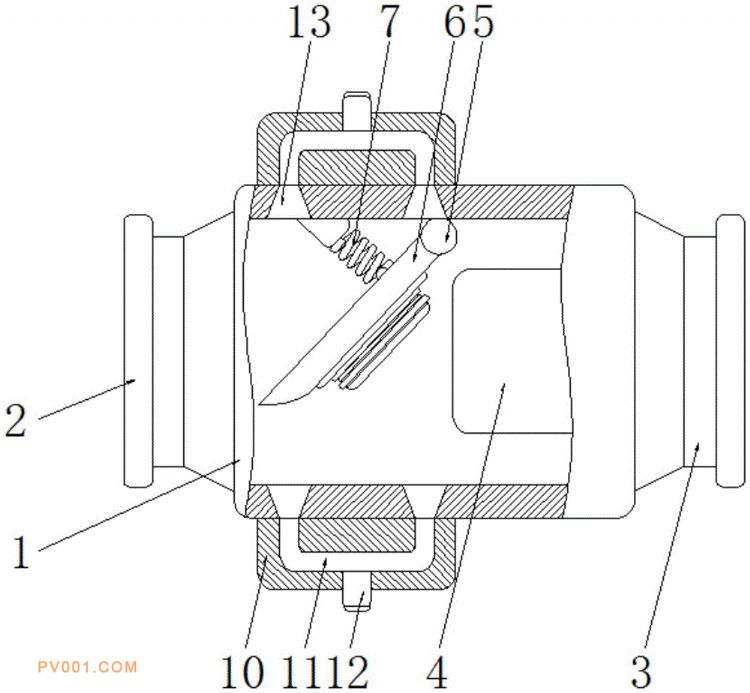

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种用于爆炸性粉尘环境的隔爆阀，包括阀体，所述阀体的左端连通有进风口，并且阀体的右端连通有出风口，所述阀体的内腔固定连接有隔断管道，本实用新型涉及隔爆阀技术领域。该用于爆炸性粉尘环境的隔爆阀，发生爆炸时，混合着粉尘的冲击气流顺着进风口冲入，巨大压力下，翻转板受到冲击向右转动，使得密封塞卡接进隔断管道内，在第一密封垫圈、环形密封圈和密封孔的配合下进行密封，防止爆炸粉尘流入出风口，当爆炸产生的混合着粉尘的空气进入后，经过翻转板的隔断，向两边分流，顺着泄压口通入泄压管道内，形成循环抵消掉冲击力，可以有效降低隔爆阀受到的冲击，增加了隔爆阀的抗冲击能力。
