【专利】一种自动阀门锁式的气动阀门(专利号:201921483863.3)

专利号：201921483863.3
专利状态：有权
专利类型：[实用新型]
专利申请人：上海弗雷西阀门有限公司
专利分类号：F16K31/122(20060101)

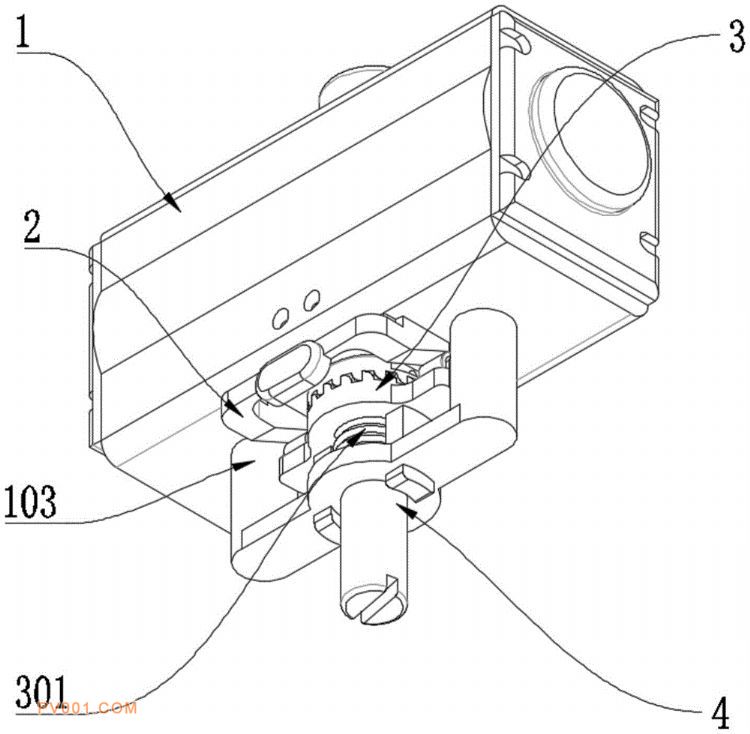

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供一种自动阀门锁式的气动阀门，包括滑块，卡紧块，主轴和侧齿轮；所述主轴为穿过气缸中间处套接在其气缸的内部，且穿过气缸的主轴与套接在气缸内的活塞齿相互通过齿轮传动方式相啮合连接；所述气缸的下端设置有一处固定架，且固定架的最低端处为套接在主轴上的设置；所述卡紧块通过其下端处的固定块套接在固定架的最下端处，且在卡紧块与固定架之间设置有一处弹簧；所述滑块上的滑槽套接在气缸下端的滑条上，且滑槽下端的斜面与滚轮面为相切的设置。侧齿轮的下端面与卡紧块的上端面均设置有单项齿，侧齿轮为固定在主轴的设计，在一般的状态下卡紧块通过弹簧将侧齿轮卡紧，从而起到卡紧块卡紧主轴使气缸形成自锁的状态。
