【专利】采用卡式雌阀盖的快速连接消防阀门(专利号:201921398136.7)

专利号：201921398136.7
专利状态：有权
专利类型：[实用新型]
专利申请人：芜湖富林消防设备有限公司
专利分类号：F16K5/06(20060101)

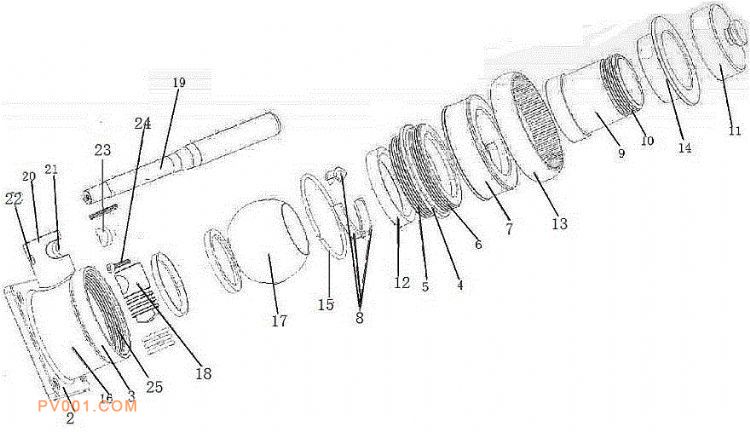

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型的目的是提供一种采用卡式雌阀盖的快速连接消防阀门，通过设置球阀作为开启关闭的阀门，操作方便，球阀右部通过螺纹连接卡式雌阀盖，卡式雌阀盖右部通过螺纹连接结合环，雄管牙头左端凸起插入到卡式雌阀盖内，通过三个卡式搭板卡住，通过卡式密封圈密封，雄管牙头右部通过螺纹连接卡式闷盖进行盖住，当需要连接消防水管时，旋开卡式闷盖，将匹配雄管牙头的消防水管螺纹连接在雄管牙头上，从而实现快速匹配连接，很好的匹配现有的消防水管，并且设置卡式密封圈和阀盖密封圈保证连接处的密封，设置推压圈左滑将三个卡式搭板胀开，推压圈盖住雄管牙头的左端凸起，从而拆卸雄管牙头；并且阀杆可定位锁定，功能全面。
