【专利】一种液控可闭锁式单向阀(专利号:201921810982.5)

专利号：201921810982.5
专利状态：有权
专利类型：[实用新型]
专利申请人：济南隆利液压装置有限责任公司
专利分类号：F16K11/07(20060101)

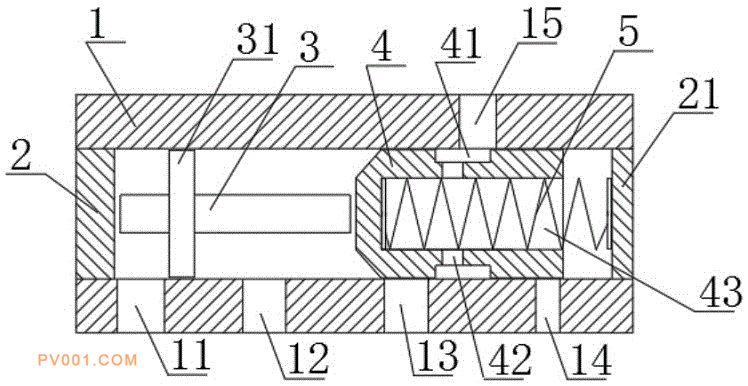

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种液控可闭锁式单向阀，包括阀体，所述阀体内设置有圆柱形通孔，所述阀体圆柱形通孔两端分别固定连接有第一端盖和第二端盖，所述阀体的圆柱形通孔靠近第一端盖处设置有滑柱，所述滑柱端面中心处固定连接有顶针，所述顶针贯穿滑柱，且与滑柱固定连接，所述阀体的圆形通孔内设置有阀芯，且阀芯位于顶针靠近第二端盖侧，所述阀芯靠近第二端盖设置有第二通孔。本实用新型中，通过设置有顶针，在第三进油口注入液压油后，阀芯将第二出油口堵住，这时如果想让阀芯松开第二出油口，即第三进油口停止进油且第三进油口开始吸油，同时通过顶针将阀芯撞离，使得第二出油口得以继续出油，其加快了阀芯的反应速度，提高了工作效率。
