【专利】一种用于蝶阀的密封结构(专利号:201921767127.0)

专利号：201921767127.0
专利状态：有权
专利类型：[实用新型]
专利申请人：天津奥赛阀门有限公司
专利分类号：F16K1/22(20060101)

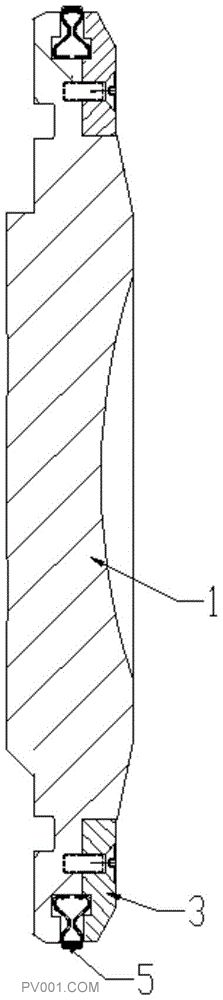

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型创造提供了一种用于蝶阀的密封结构，包括蝶板本体，该蝶板本体外缘设有安装台，在蝶板本体上对应安装台位置设有压紧环，该压紧环与蝶板本体上安装台之间共同构成密封槽，在密封槽内安装有密封件。所述蝶板本体安装台处设有底支撑面、以及第一侧支撑面，所述压紧环朝向蝶板本体的一侧设有第二侧支撑面。本实用新型创造结构设计合理，蝶板采用组合式的结构设计，便于密封件的安装，密封件能自适应密封，确保蝶阀密封可靠，长久使用，也不易出现泄露情况，使用寿命长，稳定性好。
