【专利】新型电磁阀(专利号:201921533052.X)

专利号：201921533052.X
专利状态：有权
专利类型：[实用新型]
专利申请人：南宫市长辉电器设备有限公司
专利分类号：F16K1/36(20060101)

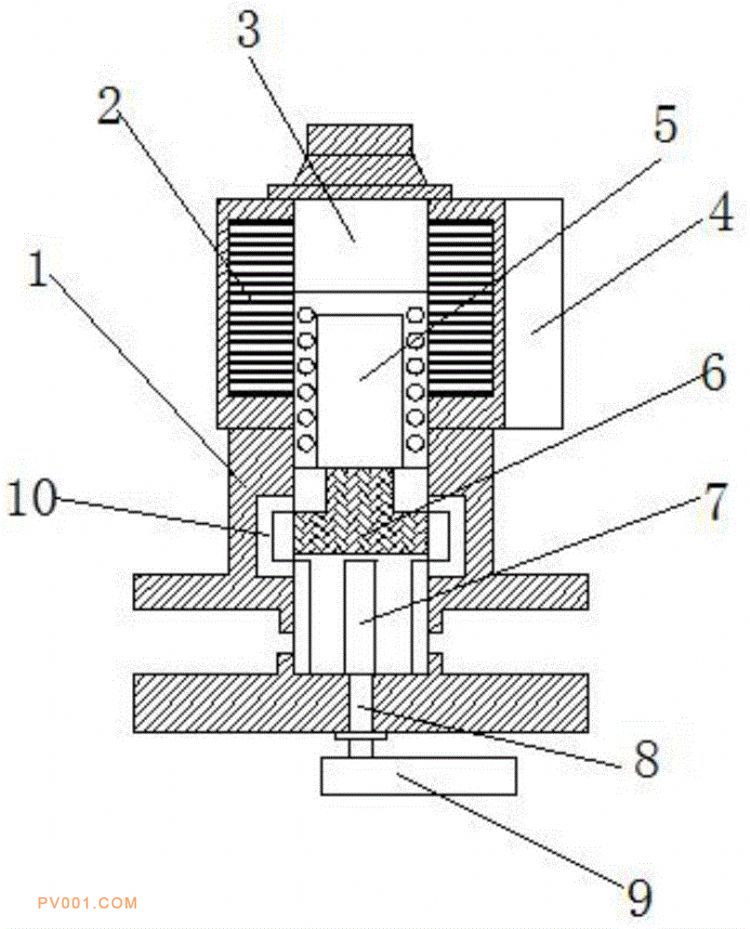

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种新型电磁阀，包括阀体、线圈、静铁芯、接线盒、动铁芯、活塞、阀芯、转轴、转柄和连通支道，阀芯的外侧凹槽左右对齐时，电磁阀处于常开状态，线圈通电，能够通过磁力作用拉动动铁芯向上移动，将左右两个连通支道封堵，从而关闭电磁阀，阀芯的L型通道的水平段外端与阀体的左右接口对齐时，电磁阀保持常闭，线圈通电，通过磁力作用拉动动铁芯向上移动，阀芯的顶面与活塞的底面分开，使得两侧的接口通过阀芯的L型通道和阀芯顶部与活塞底面之间的空隙连通，电磁阀开启，该装置结构简单，能够通过转动转柄切换常闭和常开两种工作模式，并且维修方便，阀芯方便替换，能够在故障时通过手动转动转柄紧急应对，防止影响使用。
