【专利】一种新型热力管网焊接球阀(专利号:201921742990.0)

专利号：201921742990.0
专利状态：有权
专利类型：[实用新型]
专利申请人：开封瑞科阀门有限公司
专利分类号：F16K5/06(20060101)

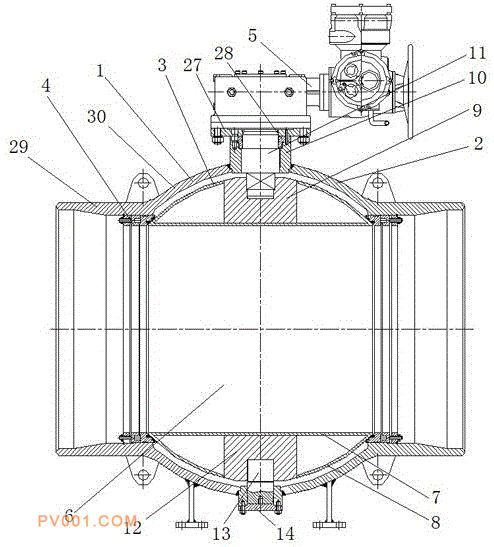

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及一种新型热力管网焊接球阀，包括阀体、阀座组件和球形阀芯，球形阀芯具有流道，阀体包括相对设置的第一阀体和第二阀体，各阀体均包括连接段和半球形段，两个阀体的半球形段的端面通过环形焊缝焊接，阀座组件设置于各阀体的连接段与半球形段的连接处，阀座组件与阀芯之间设有密封结构。采用对开式阀体焊接而成，使得整个阀体具有在阀体的中间具有一道焊缝，使得焊缝远离阀座组件，减少了焊接产生的高温热量对密封的影响。同时，焊接的热量不会对阀座组件处的阀体造成变形，避免了现有技术中的因为焊接热量使阀体变形造成阀座组件卡塞以致泄漏的问题。球形阀体结构紧凑，刚度大，确保阀门在受到轴向力及径向力时，阀门启闭灵活。
