【专利】一种具有过滤功能的减压阀(专利号:201921757044.3)

专利号：201921757044.3
专利状态：有权
专利类型：[实用新型]
专利申请人：袁德强
专利分类号：F16K17/00(20060101)

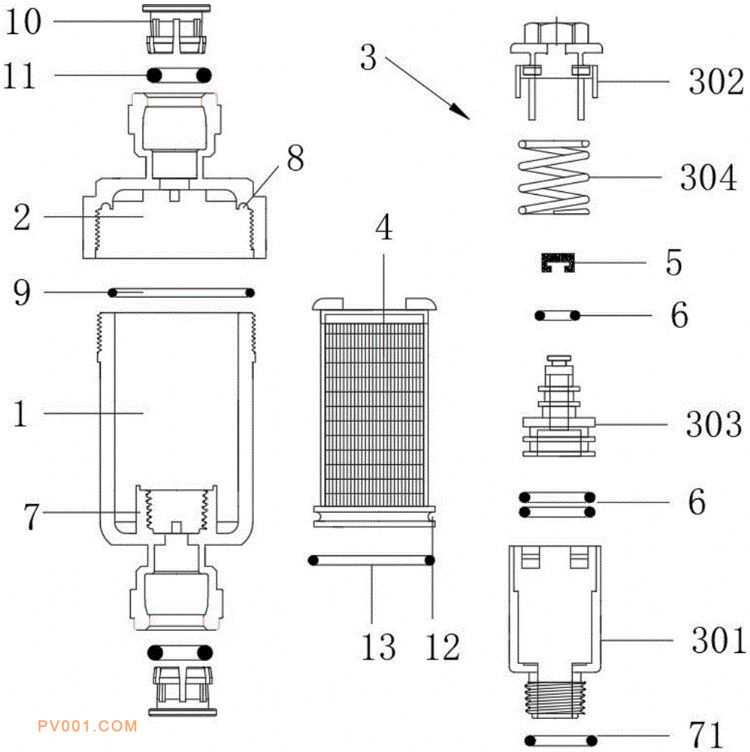

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种具有过滤功能的减压阀，涉及到减压阀技术领域，包括主阀体和主阀体盖，且主阀体和主阀体盖呈螺纹连接，主阀体的内腔中设置有减压组件和过滤组件，且过滤组件套接于减压组件的外壁上，减压组件包括减压阀体和减压阀盖，且减压阀盖以卡接方式与减压阀体固定连接，减压阀体的内腔中活动卡接设置有减压阀芯，且减压阀芯的前端插入至减压阀盖内，减压阀芯和减压阀盖之间设置有弹簧。本实用新型通过在减压组件的外部罩设一个过滤组件，利用过滤组件过滤掉可能存在的泥沙、铁锈等大颗粒杂质，避免大颗粒杂质附着在减压阀内部的元件内导致其功能失调；另外本装置结构简单、体积小和重量轻，便于进行安装和维护。
