【专利】一种球阀和球阀组件(专利号:201921525913.X)

专利号：201921525913.X
专利状态：有权
专利类型：[实用新型]
专利申请人：贝斯格流体科技有限公司
专利分类号：F16K5/06(20060101)

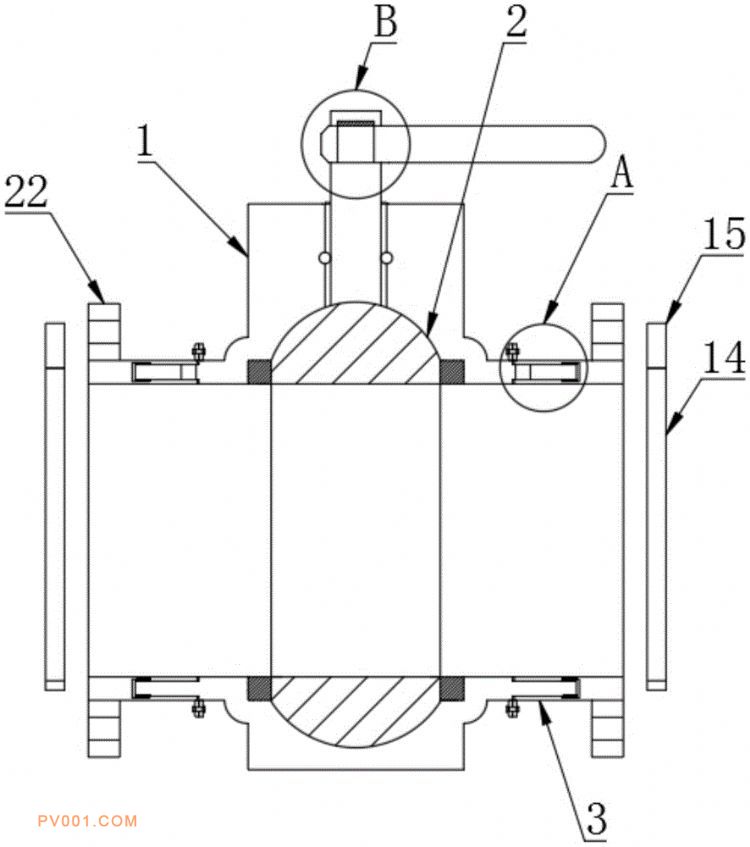

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种球阀和球阀组件，具体涉及球阀技术领域，包括阀体，所述阀体内部设有阀芯，所述阀体两端均设有临时封闭机构；所述临时封闭机构包括连接管，所述阀体表面固定设有第一锁定环，所述连接管表面固定设有第二锁定环，所述第一锁定环以及第二锁定环上连接有锁定螺栓。本实用新型通过将锁定螺栓以及锁定螺母拧下，然后向两侧拉动连接管，将半圆形槽露出，然后把封闭板通过半圆形槽插入到活动环中，弹簧通过防脱环将活动环进行复位，利用与连接管之间的压力固定住封闭板，从而将外部管道与阀芯之间进行隔离封闭，能够有效防止管道中的介质流进阀体内部，防止介质外泄，与现有技术相比，具有临时封闭功能。
