【专利】一种具有防尘结构的蝶阀(专利号:201921224430.6)

专利号：201921224430.6
专利状态：有权
专利类型：[实用新型]
专利申请人：天津凯世通阀门制造有限公司
专利分类号：F16K1/226(20060101)

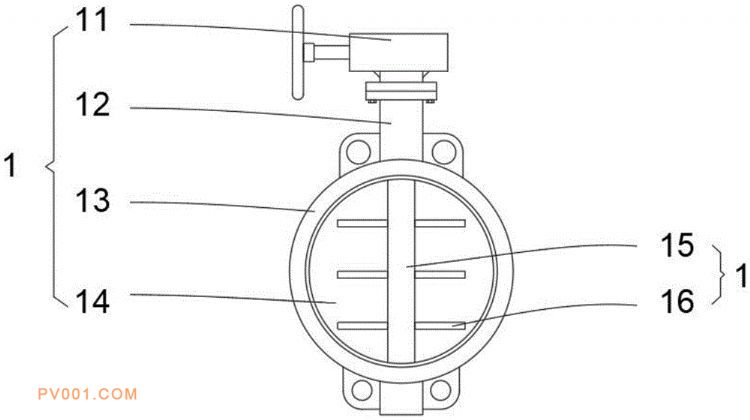

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型提供一种具有防尘结构的蝶阀。所述具有防尘结构的蝶阀包括：蝶阀本体；密封连接机构，密封连接机构安装在蝶阀本体中的阀杆与阀体之间；防尘机构，防尘机构安装在蝶阀本体中的阀杆与阀体之间，且防尘机构主要由限位杆、套环、弹簧、第一固定环、过滤网和第二固定环组成，所述阀体的内壁开设有安装槽，安装槽内固定连接有竖直设置的限位杆，限位杆贯穿套环并与套环滑动连接，套环与阀杆的外表面固定连接，且限位杆上串有弹簧；所述阀体的内壁固定连接有第一固定环，第一固定环的下方设有第二固定环，第二固定环与阀杆的外表面固定连接。本实用新型提供的具有防尘结构的蝶阀具有防尘的优点。
