【专利】一种眼镜阀(专利号:201921149344.3)

专利号：201921149344.3
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉策尔曼自动化设备有限公司
专利分类号：F16K3/02(20060101)

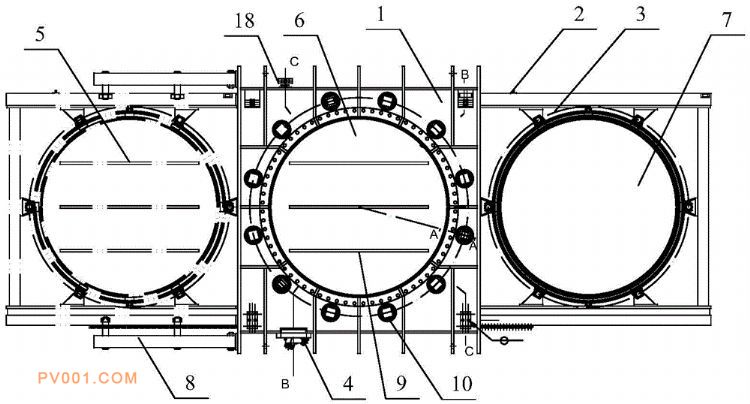

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种眼镜阀，涉及阀门领域，该眼镜阀包括两相对设置的阀体，所述阀体之间设置有机架和阀板，所述阀板通过机架与阀体连接，所述阀体上设置有传动机构，所述传动机构用于驱动阀板在两阀体之间运动，所述阀板包括通孔阀板，所述通孔阀板上设置有若干密封驱动件，若干所述密封驱动件均匀连接在的外侧，所述密封驱动件包括油缸、第一连接板、第二连接板、波纹管，所述波纹管的一端通过第一密封座与第一连接板连接，另一端通过第二密封座与第二连接板连接，所述第一密封座通过第一盲孔阀板/第二盲孔阀板与阀体连接，所述第二密封座与阀体连接。本实用新型能够提高阀板的密封性。
