【专利】一种无负压设备用刀型闸阀(专利号:201921706247.X)

专利号：201921706247.X
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江申奥阀门制造有限公司
专利分类号：F16K3/02(20060101)

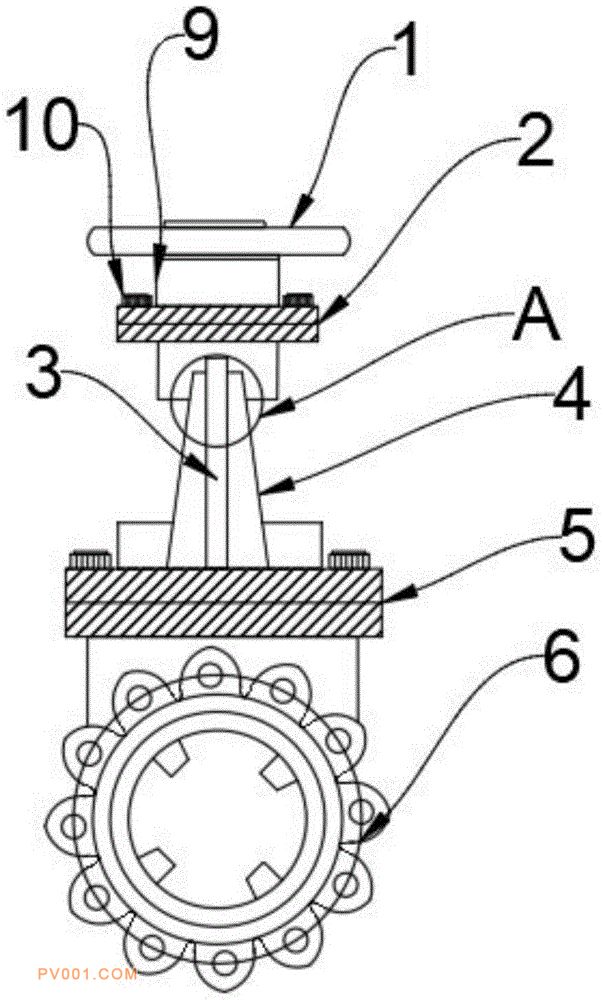

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种无负压设备用刀型闸阀，涉及刀型闸阀技术领域，为解决现有无负压设备刀型闸阀长期在有水的环境中容易导致闸阀生锈，水的冲击力大闸阀支架牢固性需要加强的问题。所述手轮，其特征在于：所述手轮的下方设置有保护壳体，所述保护壳体的外壁设置有第一固定板，所述保护壳体的下方设置有支架，且支架设置有四个，所述支架一侧设置有杆体，所述支架的一端设置有第二固定板，所述杆体的一端设置有闸板，所述闸板的下表面设置有密封圈，所述闸板的外壁设置有防水膜，且防水膜设置有两个，所述防水膜的一侧设置有防水胶体，且防水胶体设置有两个。
