【专利】一种便于安装及拆卸滤网的球阀(专利号:201921580239.5)

专利号：201921580239.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江双贤阀门有限公司
专利分类号：F16K5/08(20060101)

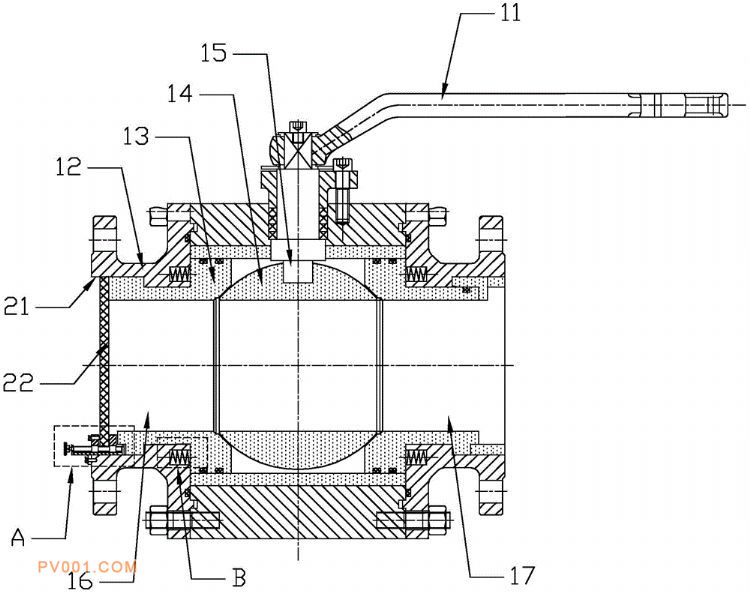

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种便于安装及拆卸滤网的球阀，包括执行手柄、阀体、阀座、球体和阀杆，阀体内开设有进流道和出流道：阀体于进流道侧沿周向设置有内陷凹口，内陷凹口的下端位置设置有安装槽，安装槽内固定设置有调节底盘，调节底盘上设有一调节螺杆及两个限位支座，调节螺杆穿过两个限位支座上完成限位；调节螺杆上套设有两个等距的螺纹轴套，两个螺纹轴套内周均设置有与调节螺杆相匹配的螺纹，两个螺纹轴套的上端均固定设置有锁定块，通过两个锁定块之间的间距形成一锁定腔。本实用新型具有以下优点和效果：能对从进流道进入的流体介质进行过滤、截留，保证球体的正常启闭，延长球阀的使用寿命。
