【专利】一种阀芯节流式单向阀(专利号:201921751943.2)

专利号：201921751943.2
专利状态：有权
专利类型：[实用新型]
专利申请人：济南隆利液压装置有限责任公司
专利分类号：F16K15/06(20060101)

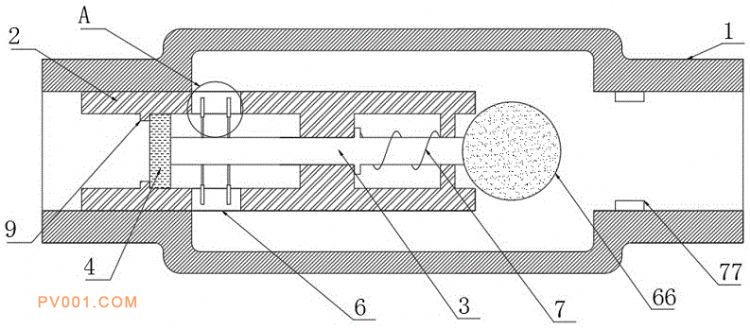

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种阀芯节流式单向阀，具体涉及阀门技术领域，包括阀体，所述阀体内部设置有节流管，所述节流管内部设置有阀芯，且所述阀芯与节流管滑动连接，所述阀芯位于节流管内部的一端固定连接有滑块，且所述滑块与节流管内壁滑动连接，所述阀芯靠近滑块一端的表面设置有弹簧件，且所述节流管对应弹簧件的位置设置开口，所述节流管内部设置有弹簧，且所述弹簧套接在阀芯表面。本实用新型通过设有弹簧件和节流件，弹簧件在位移到开口处时，会将堵塞在开口处内部的污物挤出，从而保证开口的畅通，当节流件移动时，卡在节流件与过流孔处的杂质则会在重力的作用下向下掉落，从而保证过流孔处的畅通。
