【专利】一种变压吸附用双偏心蝶阀(专利号:201921731472.9)

专利号：201921731472.9
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州杜尔制氧设备有限公司
专利分类号：F16K1/22(20060101)

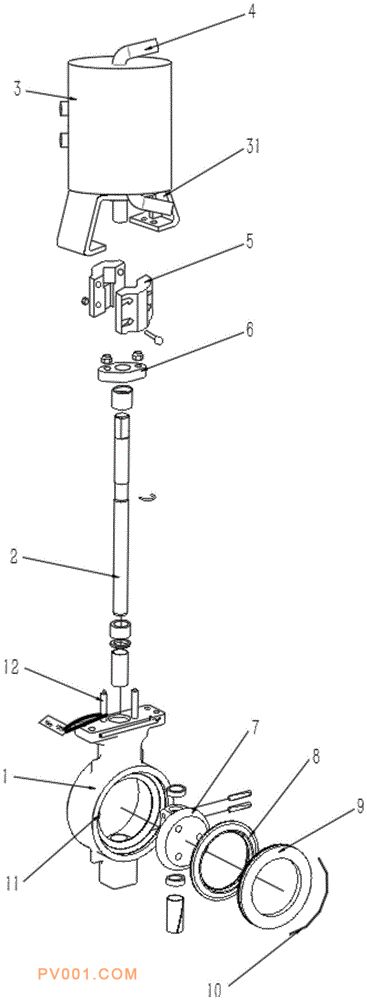

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种变压吸附用双偏心蝶阀，包括阀体，所述阀体的内腔中纵向插入有转动连接于阀体底部的阀杆，且阀杆顶端穿过阀体顶部连接有联轴器，所述联轴器的顶部连接有固接于套筒上的驱动装置，所述阀体内部的阀杆外壁上套接有与阀体密封相接的蝶板，所述阀杆垂直方向上的轴心与阀体垂直方向上轴心共线且偏离蝶板垂直方向中心线、滞后于蝶板的密封平面，所述蝶板一侧依次设有嵌入设在阀体内腔中的阀座和嵌件，所述嵌件与阀体之间设有嵌件弹簧；所述阀体的一侧内壁设有挡块，且挡块与完全关闭状态下的蝶板后侧相接触，本实用新型，具有对阀座损坏小及阀门的开关速度快的特点。
