【专利】一种连接迅速高效的PCDF蝶阀(专利号:201921609148.X)

专利号：201921609148.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏三力防腐管阀件有限公司
专利分类号：F16K1/22(20060101)

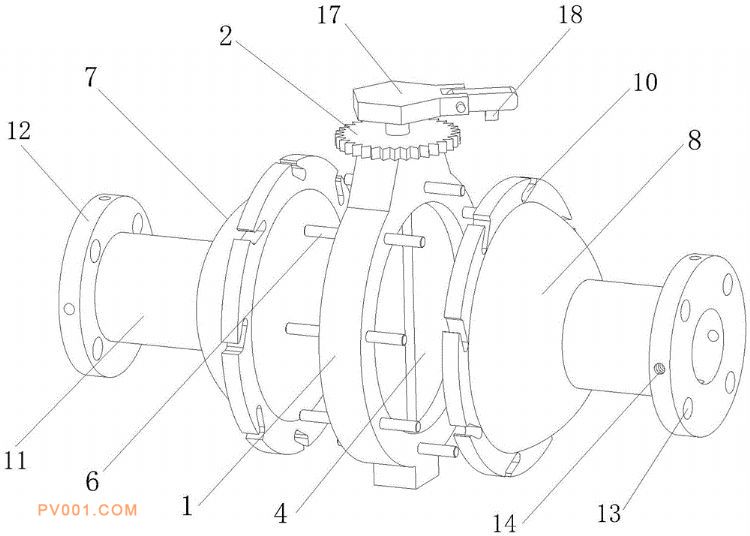

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型属于蝶阀技术领域，尤其为一种连接迅速高效的PCDF蝶阀，包括中间阀体，所述中间阀体是圆盘体结构，所述中间阀体的顶端垂直连接有齿盘，中间阀体的中心镂空设有环孔，环孔中转动嵌合设有阀板，阀板的中部贯穿连接有转轴，转轴的顶端贯穿所述中间阀体的外壁和所述齿盘的中心，中间阀体的两侧对称设有左侧阀体和右侧阀体。本实用新型通过设置八个圆弧卡槽分别卡合连接与之对应的连接螺钉，只需要转动左侧阀体和右侧阀体，则八个圆弧卡槽就能与其嵌合的连接螺钉紧密的接触，此时拧紧连接螺钉，则连接螺钉必然压合左侧阀体和右侧阀体的边侧，使得二者也紧密的贴合于中间阀体1的边侧并连为一体，实现迅速的组合连接。
