【专利】一种密封可靠的止回阀(专利号:201921743167.1)

专利号：201921743167.1
专利状态：有权
专利类型：[实用新型]
专利申请人：天津奥赛阀门有限公司
专利分类号：F16K15/03(20060101)

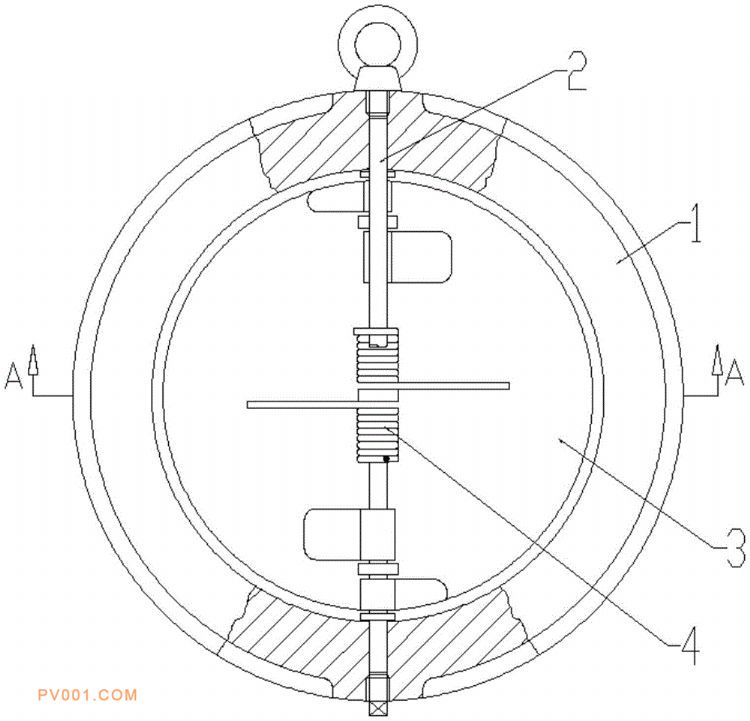

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型创造提供了一种密封可靠的止回阀，包括阀体、阀杆以及阀杆上对称设置的阀瓣，在阀杆上设有抵住两侧阀瓣的扭簧；阀体内壁设有橡胶内衬层，且在阀体内壁对应阀瓣的台阶上设有密封增强结构；密封增强结构包括橡胶内衬层上的基体、以及基体上背靠背设置的两道密封环；密封环包括支撑部和支撑部上端的密封部；基体内设有支撑件，该支撑件两端分别延伸至两侧密封环的密封部内。本实用新型创造结构设计合理，阀体内橡胶硫化层的设计，提高了阀体的耐腐蚀性，而密封增强结构的设计，即使存在受力不均或是密封处产生一定量磨损的情况，也能可靠的保证阀门的密封性。
