【专利】一种集成一体化管道泵(专利号:201920983691.X)

专利号：201920983691.X
专利状态：有权
专利类型：[实用新型]
专利申请人：中国船舶重工集团公司第七一九研究所
专利分类号：F04D13/06(20060101)

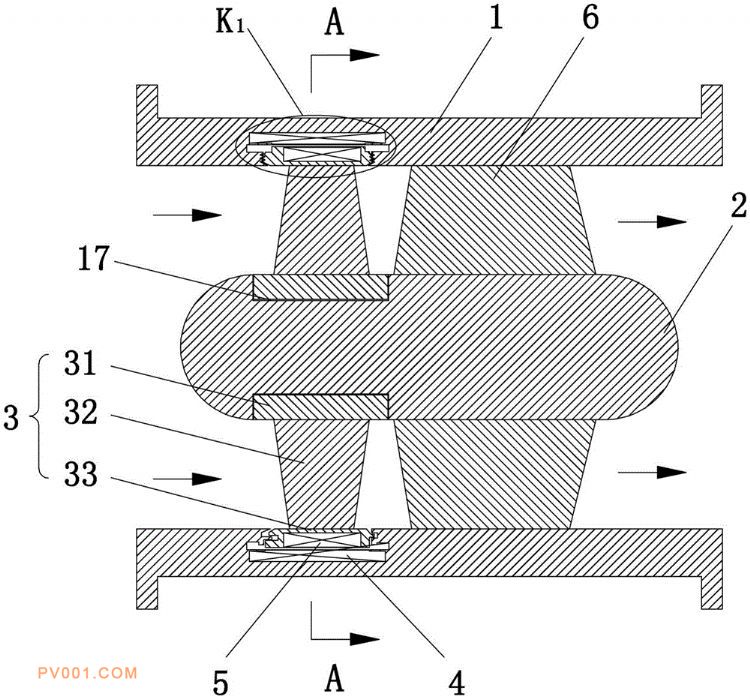

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及潜水电泵技术领域，提供一种集成一体化管道泵，包括泵壳体、叶轮轴、泵叶轮、电机定子和电机转子，叶轮轴与泵壳体之间通过多个泵导叶相连接；泵壳体的内壁上开设有定子槽，定子槽的槽底安装电机定子；泵叶轮的轮缘安装电机转子，电机转子与电机定子之间设有气隙；泵叶轮轮缘的两侧与定子槽的两个槽壁之间对应设有第一流道和第二流道；第一流道、第二流道分别与气隙的两端相连通；本实用新型通过在电机定子与电机转子之间设置由第一流道、气隙和第二流道构成的冷却通道，利用泵送至冷却通道的水流，实现了管道泵在工作中对其电机定子与电机转子的自然水冷却，确保了管道泵安全稳定地运行。
