【专利】一种微型往复无油真空泵(专利号:201811381854.3)

专利号：201811381854.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：娄施玉
专利分类号：F04B37/14(20060101)

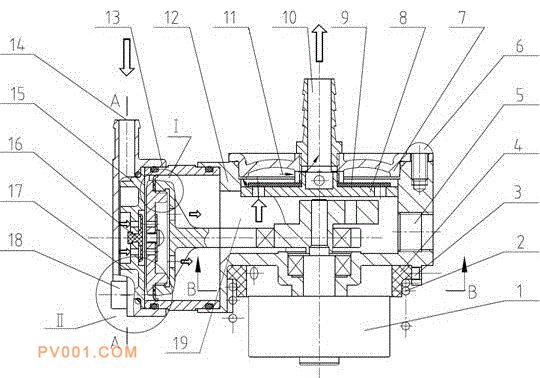

专利摘要：公开（公告）日:2020-05-26摘要:本发明涉及一种微型往复无油真空泵，其特点是，进气腔体与气缸一侧端口同轴线对接固定，排气腔体与气缸另一侧端口同轴线对接固定，进气腔体中的阀板装入端盖中并轴向设置有进气孔和单向阀片，活塞环置于压盖与活塞杆端座之间，该压盖轴向设置有排气孔和单向阀片，活塞杆端座设置有气道，排气腔体顶盖下部设置有带孔排气垫和单向膜片。本发明整机结构紧凑、体积小、重量轻，连杆机构运行平稳；进气腔体的内外腔室结构缓冲了进气、减小了气流脉动；排气口前端带孔排气垫与单向膜片，既降低气流脉动，应用于膜制氧中，还能稳定排气口氧浓度；在机壳与电机结合部嵌入缓冲垫和支撑物，既降低重心，又减小空间，还起到了真空泵与减振弹簧间的隔振作用。
