【专利】排水阀(专利号:201920818591.1)

专利号：201920818591.1
专利状态：有权
专利类型：[实用新型]
专利申请人：明达实业(厦门)有限公司
专利分类号：F16K15/18(20060101)

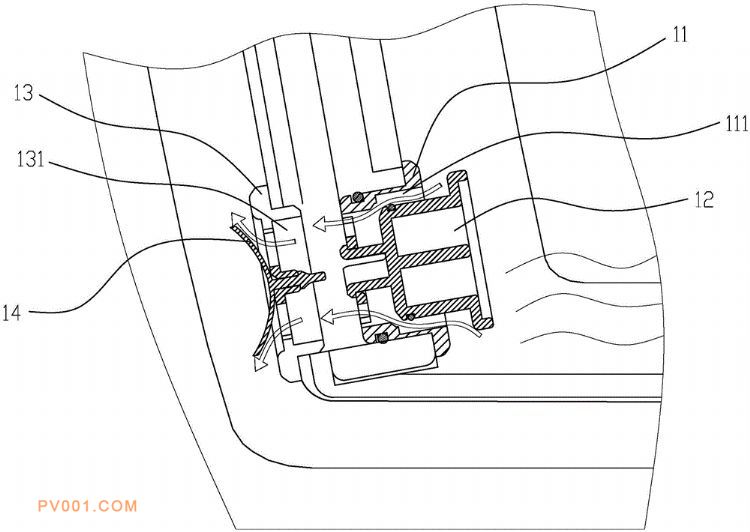

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种排水阀，包括：内侧固定座，设有前后贯通的排水通道；用于打开或者关闭该排水通道的调节阀，与该排水通道活动配合插接；外侧固定座，位于该调节阀前方，设有过水孔；连接在该外侧固定座上并从外侧盖住该过水孔从而阻挡水从外侧进入过水孔的阀门片；排水时，该调节阀打开该排水通道，水流从内侧向外冲开该阀门片。通过控制该调节阀，可以打开该排水通道，使内侧的水沿排水通道和过水孔冲开阀门片向外流出，实现排水。不需要排水时，调节阀关闭该排水通道，同时阀门片阻止外侧的水进入过水孔，实现多重阻水密封。另外，该排水阀体积小，结构简单，可以安装在尾板上对船舱进行排水，具有操作方便的优点。
