【专利】一种稳定调节阀流量的定差减压阀(专利号:201920911415.2)

专利号：201920911415.2
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州春江阀门有限公司
专利分类号：F16K17/30(20060101)

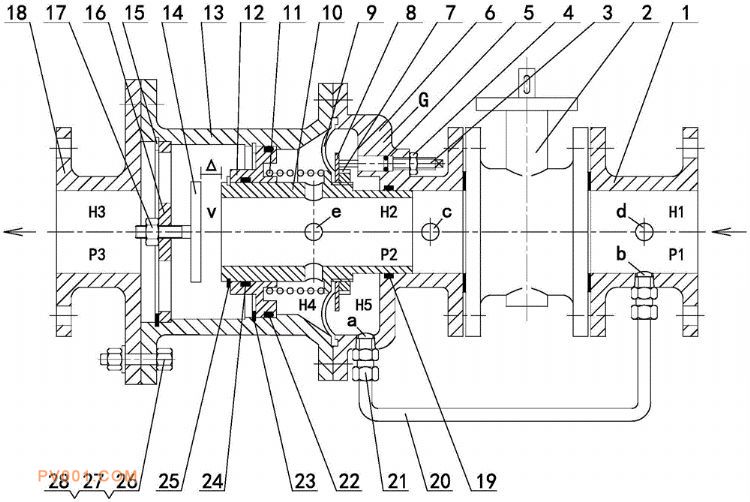

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种稳定调节阀流量的定差减压阀，定差减压阀位于调节阀之后，左阀体与右阀体组成的腔体内设有圆管状的滑阀及圆环状的膜片，左端设有调节座及调节板，中部设有阀套，阀套的内孔与滑阀左侧的外周面滑配，调节板与滑阀左端的环形端面构成阀口；阶梯形右阀体的小径段内孔与滑阀右侧的外周面滑配；滑阀中部的外凸环与左、右阀体的连接部之间设有膜片，膜片两侧分别设有弹簧及调压螺杆，膜片两侧形成膜前腔与膜后腔，膜后腔与滑阀内孔通过若干个小孔连通，膜前腔与进口管道通过管道连通。当进口和出口的压力发生波动时，定差减压阀能自动稳定调节阀两端的压差，从而保证通过调节阀的流量基本上保持不变。
