【专利】改进型湿式盘阀(专利号:201921668127.5)

专利号：201921668127.5
专利状态：有权
专利类型：[实用新型]
专利申请人：济南黄台煤气炉有限公司
专利分类号：F16K13/10(20060101)

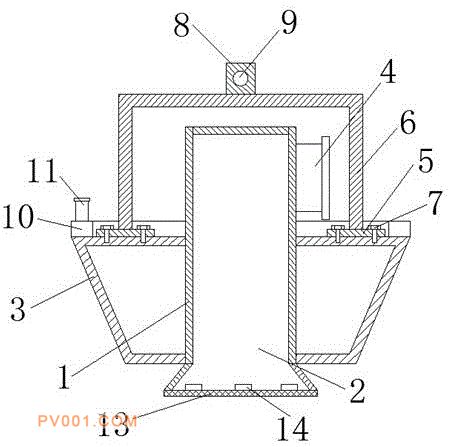

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了改进型湿式盘阀，包括盘阀本体，盘阀本体的下端为进气口，盘阀本体的外部设置有盘体，且盘体的形状为锥形，盘阀本体的一侧外壁上设置有出气管，且出气管与盘阀本体焊接在一起，盘体的顶部外壁上设置有两个连接板，且两个连接板分别位于盘阀本体的两侧，两个连接板的顶部外壁上设置有连接架，且连接架与两个连接板固定连接，两个连接板的顶部均设置有螺杆，两个连接板均通过螺杆与盘体连接在一起，连接架的顶端外壁上设置有安装块，且安装块与连接架焊接在一起，安装块的外壁上开设置有安装孔，盘体的顶部外壁上设置有蒸汽管，蒸汽管的顶部外壁上设置有蒸汽通入管道。
