【专利】一种消音凸轮转子泵(专利号:201921758527.5)

专利号：201921758527.5
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛罗德通用机械设备有限公司
专利分类号：F04C2/12(20060101)

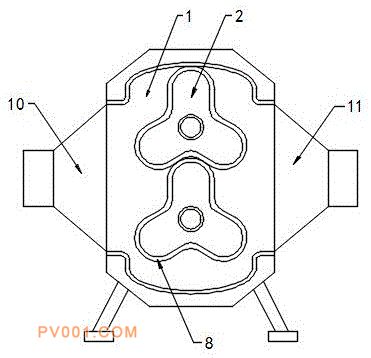

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种消音凸轮转子泵，包括壳体、两个凸轮和电机，所述电机的外侧设有隔音罩，所述隔音罩与壳体固定连接，并且隔音罩的内表壁固定连接有消音层，所述消音层由多个消音板拼接而成。本实用新型中，消音层由多个消音板组成，消音板上设置了多个消音孔，电机的输出轴设置了驱动齿轮，采用此设计的好处在于：其一，电机本身产生的噪音以及驱动齿轮传动产生的噪音，可通过喇叭状的消音孔减小声波的能量，声波的震动会在消音孔的内部反复反射，进而使噪音减小，起到消音的作用；其二，防护层采用橡胶材质，橡胶材质具有弹性并且具有较好的耐磨性，进而有助于减小物料撞击产生的噪音，进一步减小了设备运行发出的噪音。
