【专利】一种基于压电陶瓷驱动的无膜片新型压电泵(专利号:201811360002.6)

专利号：201811360002.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：哈尔滨工业大学
专利分类号：F04B17/00(20060101)

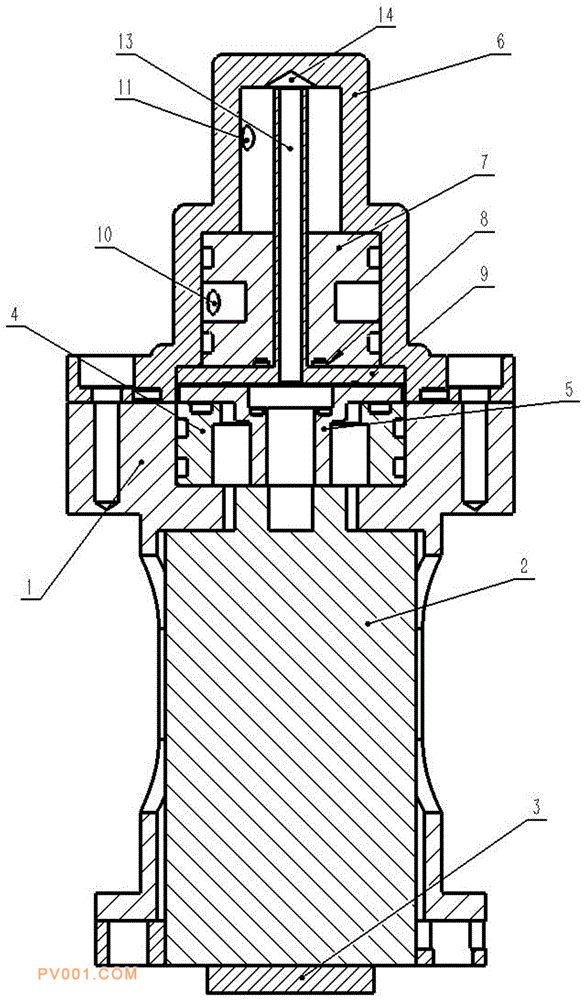

专利摘要：公开（公告）日:2020-05-22摘要:本发明提供了一种基于压电陶瓷驱动的无膜片新型压电泵，包括设置在上部的液压循环系统和设置在下部的压电驱动系统，液压循环系统和压电驱动系统固定连接形成密封腔体结构，压电驱动系统包括设置在压电驱动系统外壳内的压电陶瓷、压电驱动系统密封固定件和驱动活塞，液压循环系统包括设置在液压循环系统外壳内的入流腔组件和出流腔组件。本发明采用单阀三腔设计，且液压循环系统外壳上加工聚能锥形槽，形成漩涡，形成有利流动，在长圆柱状出液管端部出口处形成额外吸力，同时优化结构减轻驱动活塞重量并减去现有技术的密封膜片，这与大部分压电泵现有技术不同，其优点在于结构更加紧凑，重量轻，性能更加稳定，输出性能更好，效率更高。
