【专利】一种卧式单级单吸离心泵(专利号:201921461914.2)

专利号：201921461914.2
专利状态：有权
专利类型：[实用新型]
专利申请人：上海中韩杜科泵业制造有限公司
专利分类号：F04D1/00(20060101)

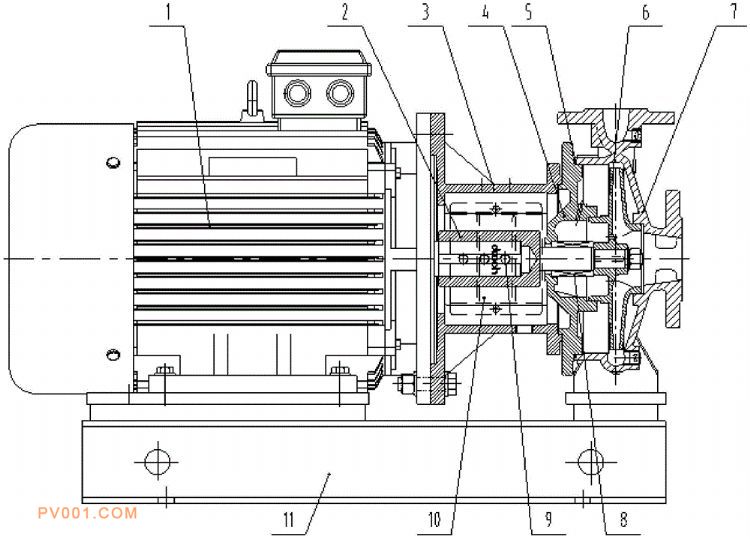

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种卧式单级单吸离心泵，包括电机以及水泵泵轴，水泵泵轴包括自左向右依次连接的电机轴连接段、中间段、叶轮连接段，电机轴连接段与电机轴相连的一端开设有电机轴连接孔，电机轴插入电机轴连接孔内，电机轴连接段通过内六角凹端紧定螺钉固定在电机轴上，水泵泵轴的叶轮连接段安装有叶轮，叶轮外部设有泵体，泵体上设置有泵盖，泵体与泵盖之间设置有密封圈形成密封，水泵泵轴的中间段套设有机械密封，机械密封在叶轮与泵盖之间形成密封，泵盖上设置有支架，支架将泵体与电机连接为一体；本实用新型同现有技术相比，既能保证同轴度要求，又能在一定程度上节省成本，缩短整个水泵的长度，节省安装空间，使得装配更简单，结构更紧凑。
