【专利】一种膜片泵检测系统(专利号:201921323851.4)

专利号：201921323851.4
专利状态：有权
专利类型：[实用新型]
专利申请人：盐城博尔福机电科技发展有限公司
专利分类号：F04B43/06(20060101)

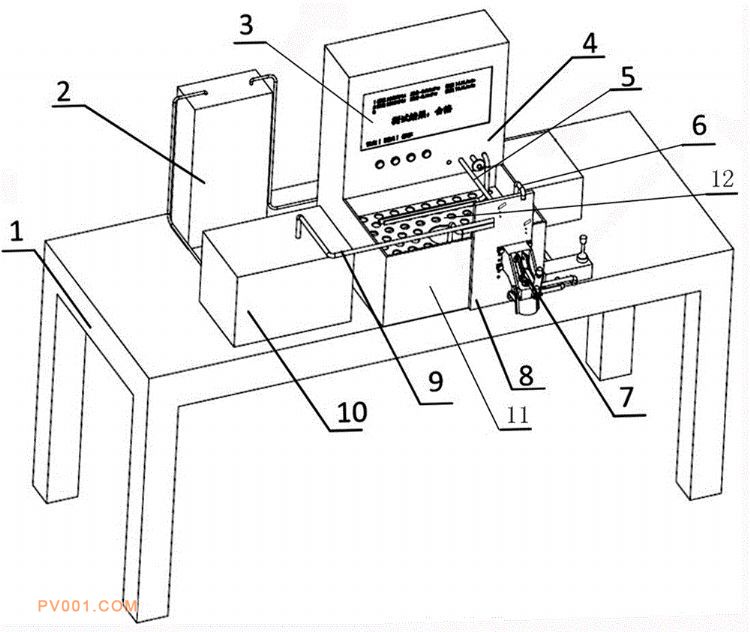

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种膜片泵检测系统，包括检测台、电源箱、检测仪、负压箱、油箱和夹具装置，电源箱和检测仪设置在检测台的中后部，夹具装置含有固定座和夹具，固定座设置在检测台上且位于油箱的前部，夹具设置在固定座上，检测仪含有壳体、微处理器、显示屏、压力传感器、流量传感器和转速传感器,显示屏、压力传感器、流量传感器和转速传感器均与微处理器相连，显示屏位于壳体的前面，微处理器设置在壳体的内部，电源箱用于向检侧仪供电，负压箱上设有管道一和管道二，压力传感器的探头位于负压箱的内部，油箱上设有进油管和出油管，流量传感器的探头设置在出油管上，进油管的下端位于油箱的内部，油箱的内上部设有出油管的支撑板。
