【专利】一种高精度锌合金泵的铸造流室结构(专利号:201921250729.9)

专利号：201921250729.9
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州利达铸造有限公司
专利分类号：B22C9/08(20060101)

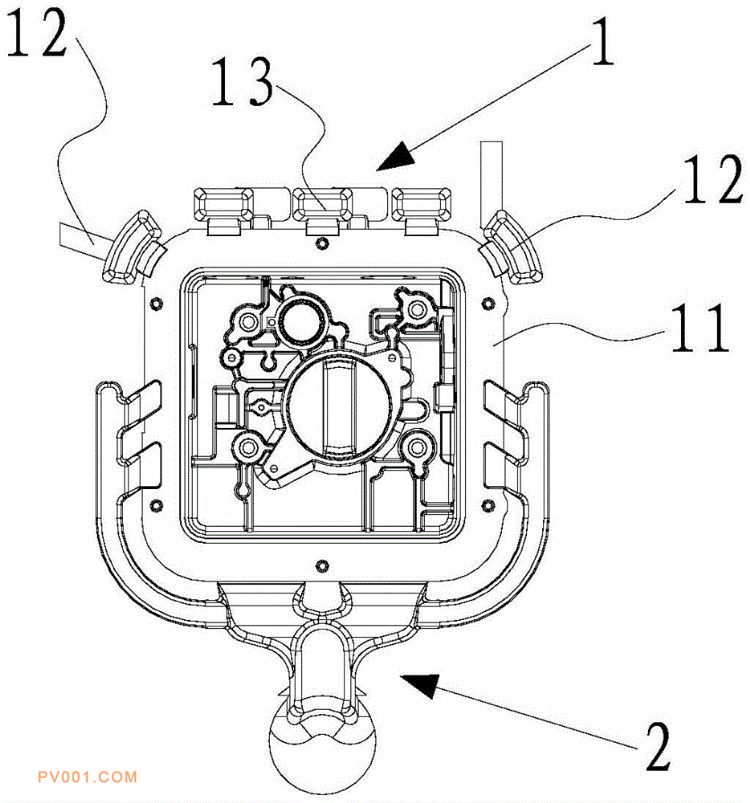

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种高精度锌合金泵的铸造流室结构，它包括：下流道单元，所述下流道单元包括方环形流道、与所述方环形流道任一边部相连通且并排设置的多块冷铁以及与所述方环形流道两角部分别相连通且位于多块所述冷铁两侧的激冷块；入流单元，所述入流单元包括与所述方环形流道另两对应边部相连通的两个分流管道、与两个所述分流管道端部相连通的缓冲流道以及与所述缓冲流道端部相连通的入流口；上流道单元，所述上流道单元设置于所述下流道单元的上方且与任一所述分流管道相连通，其与所述下流道单元之间具有放置砂芯的型腔。在容易产生紊流处设置冷铁和激冷块以使其快速冷却，从而避免针孔产生，提高铸造质量。
